Instrucciones Pin Chapa Micrófono Espía
Gracias por elegir nuestro producto. Si necesitas asistencia o tienes alguna consulta, no dudes en contactarnos. Estaremos encantados de ayudarte.
Descripción

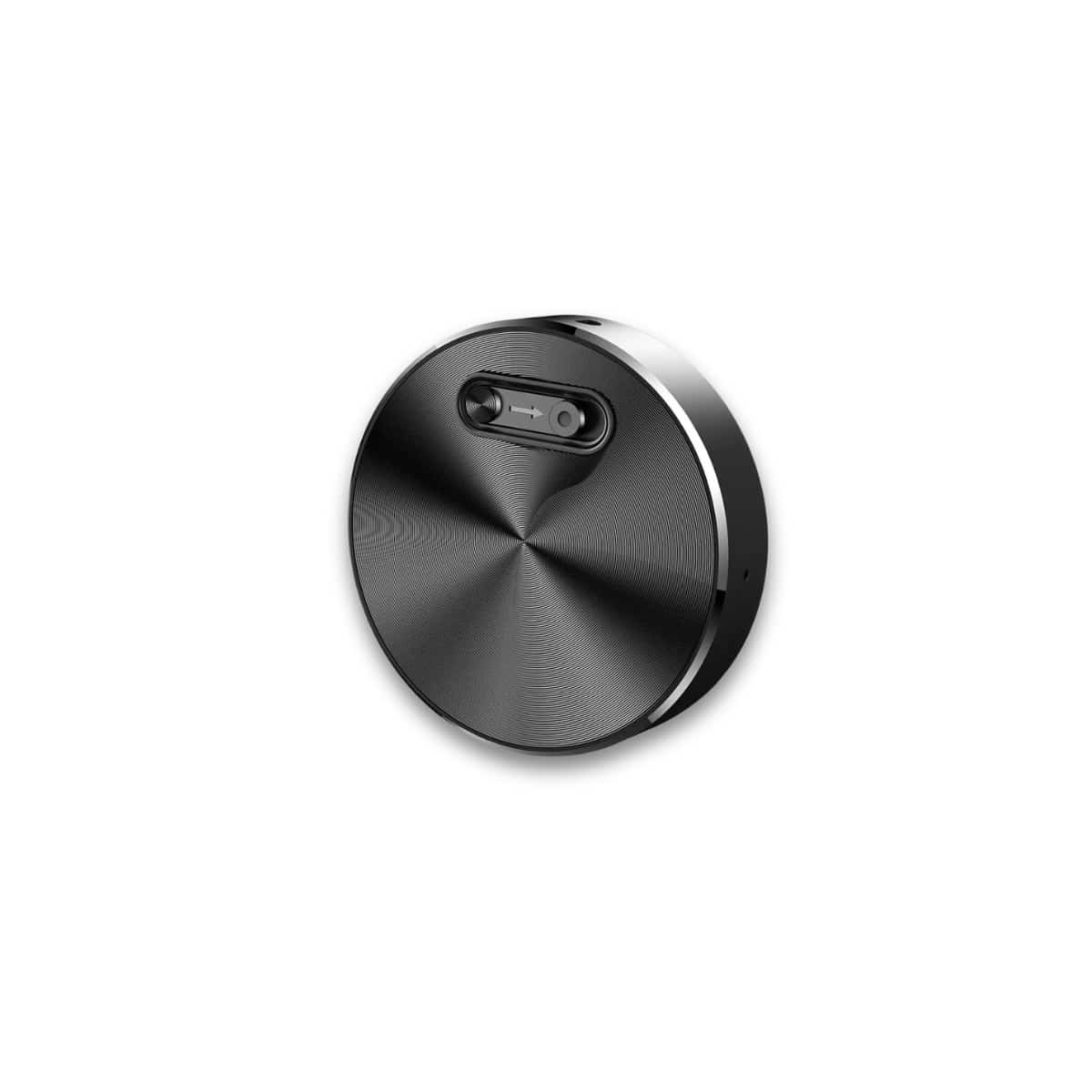

El Pin Chapa Grabadora Oculta es un dispositivo de vigilancia diseñado para el registro de audio con la máxima discreción. Su apariencia de chapa decorativa convencional y su sistema de fijación mediante adsorción magnética permiten colocarlo en prendas de vestir, bolsos o cualquier superficie metálica sin levantar sospechas. Equipado con un micrófono de alta sensibilidad, es capaz de capturar sonido con una fidelidad profesional de hasta 192 Kbps.
Este modelo destaca por su equilibrio entre tamaño y rendimiento, ofreciendo una autonomía de hasta 17 horas de grabación continua y una gestión inteligente de la energía que le permite permanecer hasta 30 días en modo de espera. Gracias a su memoria interna de 8 GB, el dispositivo puede almacenar grandes volúmenes de información, convirtiéndose en una herramienta indispensable para situaciones que requieren capturas de audio encubiertas con total seguridad.
Características
Fidelidad de audio profesional: Captura sonido con una resolución de hasta 192 Kbps, lo que garantiza grabaciones nítidas y un alto nivel de detalle incluso en escenarios acústicos complejos.
Gestión energética optimizada: Ofrece un rendimiento de hasta 17 horas de grabación ininterrumpida y una excepcional capacidad de hasta 30 días en modo de espera (standby).
Almacenamiento integrado: Dispone de una memoria interna de 8 GB, permitiendo centralizar hasta 90 horas de material de audio sin necesidad de tarjetas de memoria adicionales.
Sensor de detección inteligente (VOR): Sistema de activación automática por voz a partir de 50 dB, diseñado para capturar solo los momentos relevantes y maximizar el espacio disponible.
Seguridad y organización: Incluye función de grabación segmentada, que divide los archivos automáticamente para proteger la integridad de los datos y facilitar la localización de fragmentos específicos.
Compatibilidad multimedia: Funciona como reproductor portátil compatible con formatos MP3, WMA y WAV, permitiendo la revisión inmediata de las pruebas.
Control visual discreto: Incorpora indicadores LED que solo se activan en modo reproducción, manteniendo el dispositivo totalmente oculto y sin señales luminosas durante la fase de grabación.
Versatilidad de despliegue: Su chasis compacto y sistema magnético permiten ocultarlo o portarlo con total naturalidad en cualquier contexto profesional o personal.
Contenido
1 – Pin Chapa Micrófono Espía
2 – Cable de Carga
3 – Auriculares Tipo C
Instrucciones

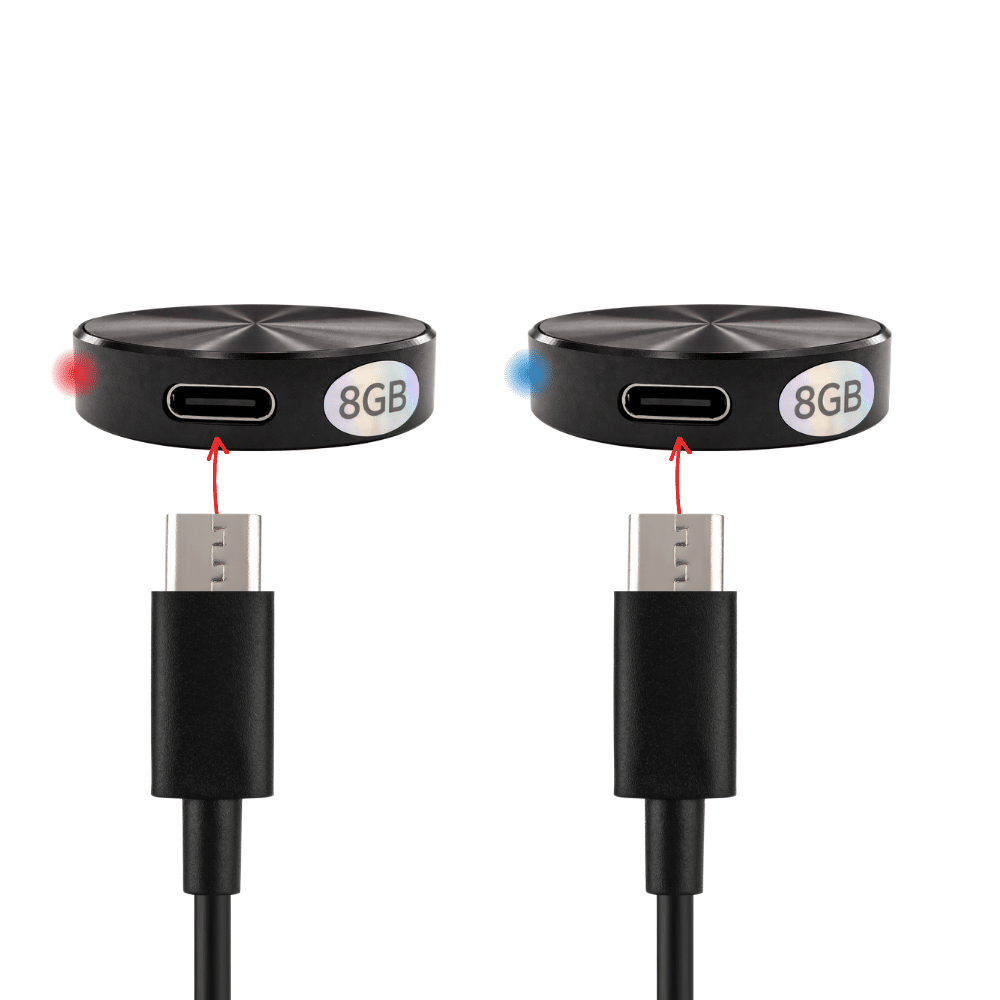

Paso 1 - Primera Carga
Antes de utilizar el dispositivo por primera vez, es fundamental realizar una carga completa para calibrar la batería interna y asegurar su vida útil.
- Conexión: Localiza el puerto en la parte inferior lateral del pin. Utiliza el cable original para conectarlo a un puerto USB de ordenador o a un cargador de pared estándar de máximo 5V / 1A.
- Indicadores LED:
- Luz roja intermitente: El equipo se encuentra en proceso de carga.
- Luz azul fija: La batería se ha cargado completamente al 100%.
- Tiempo estimado: El proceso de carga suele completarse en un intervalo de 1 a 2 horas dependiendo de la fuente de alimentación.
⚠️ Importante: Evita terminantemente el uso de cargadores de "carga rápida" (9V o superiores). El exceso de voltaje dañará los componentes internos de forma irreversible.

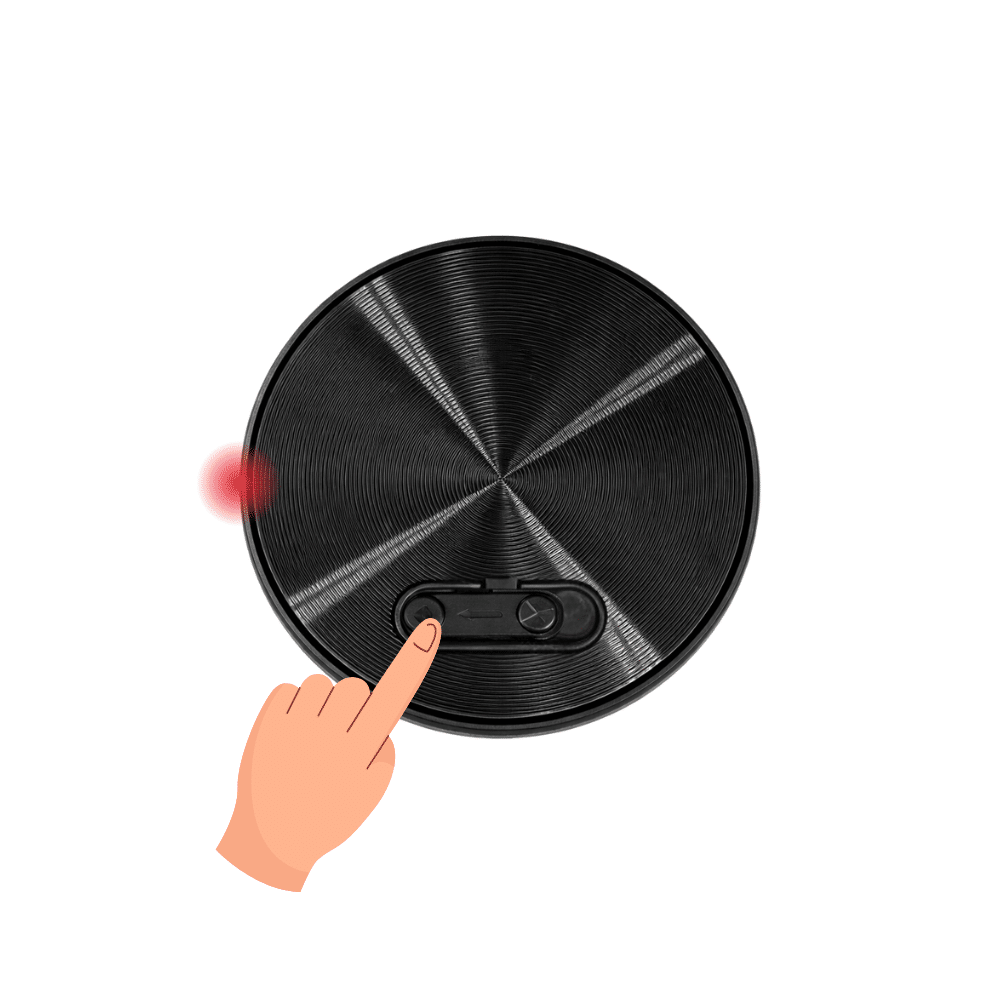

Paso 2 - Inicio de Grabación
El diseño de este dispositivo permite activar la captura de audio de forma instantánea. Para asegurar que entre en modo grabación, comprueba que los auriculares estén desconectados.
- Encendido: Desplaza el selector lateral hacia la posición ON (identificada con el símbolo del círculo ⚫).
- Confirmación visual: El LED rojo parpadeará 5 veces y se apagará por completo. A partir de este momento, el dispositivo estará grabando y no mostrará ninguna señal luminosa, garantizando total discreción.
- Modo Oculto: Mientras el dispositivo graba, las luces permanecen apagadas para evitar ser detectado.
⚠️ NOTA: Bajo ninguna circunstancia conectes la grabadora al ordenador mientras el interruptor esté en la posición ON. Hacerlo podría corromper el archivo actual o provocar una pérdida total de los datos almacenados en la memoria.

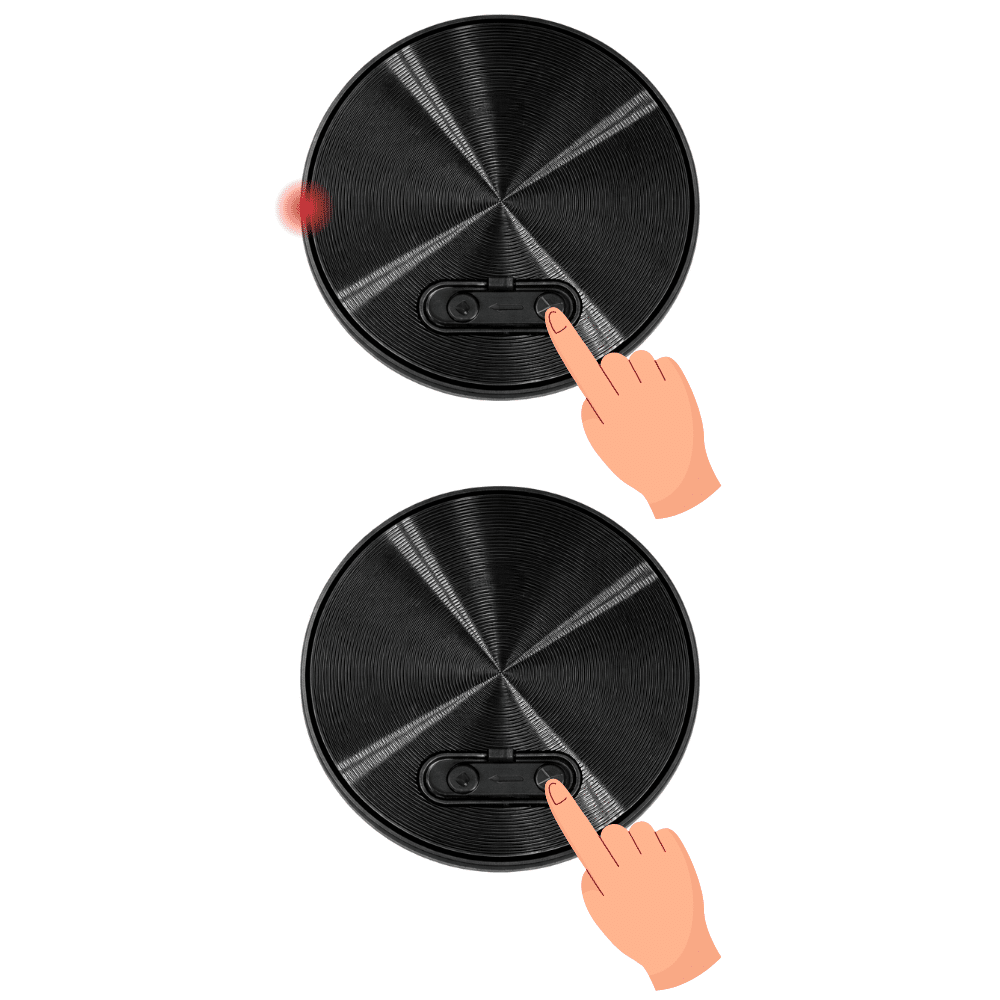

Paso 3 - Guardado y Apagar
Para finalizar una sesión de grabación y garantizar que el archivo se almacene correctamente en la memoria interna, sigue estos pasos:
Finalización: Regresa el interruptor lateral a la posición OFF (hacia la izquierda).
Confirmación de guardado: El indicador rojo se iluminará brevemente durante un segundo. Esta señal confirma que el dispositivo está ejecutando el guardado automático del archivo antes de apagarse por completo.
Paso 4 - Reproducción y Gestión de Audios

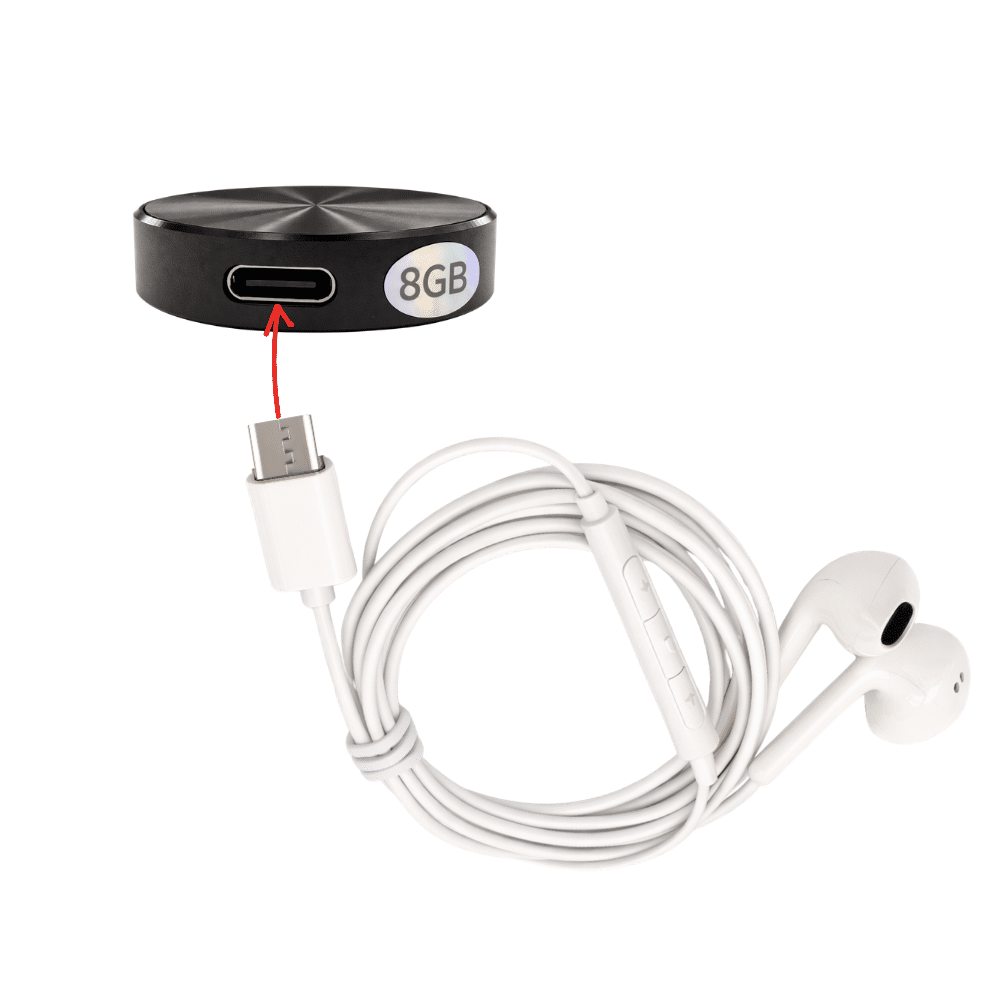

Para escuchar las grabaciones de forma directa sin necesidad de un ordenador, utiliza los auriculares con conexión USB-C y mando de control incluidos.

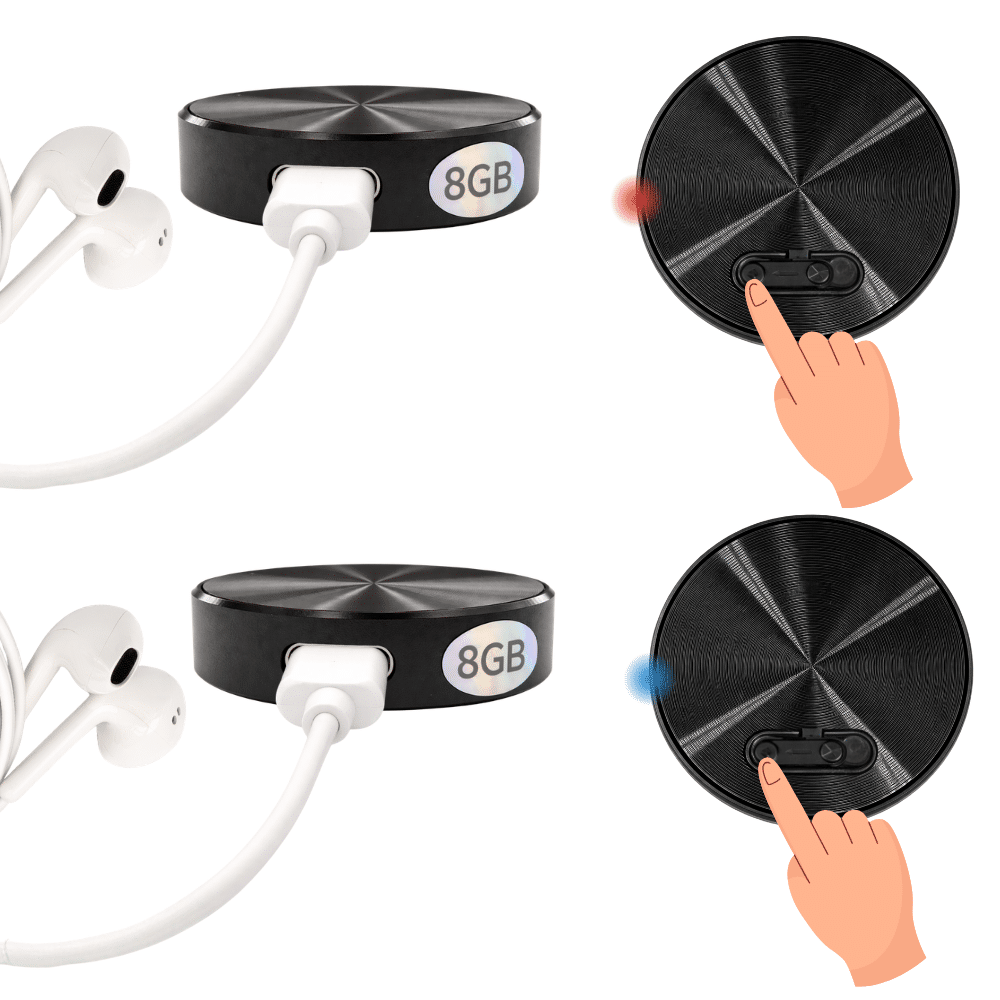

Inicio de reproducción:
- Con el dispositivo apagado, conecta los auriculares al puerto Tipo C.
- Desliza el selector a la posición ON. La luz comenzará a parpadear, confirmando que la reproducción ha comenzado.
Control de Modos y Archivos:
- Cambio de carpeta: Pulsa una vez el botón Play/Pause para alternar el tipo de contenido:
- Luz Roja: Reproducción de grabaciones de voz.
- Luz Azul: Reproducción de música MP3.
- Navegación de pistas: Pulsa brevemente + o - para saltar al archivo siguiente o anterior.
- Ajuste de volumen: Mantén presionado el botón + o - durante 3 segundos.
- Pausa: Mantén pulsado Play/Pause. Las luces roja y azul parpadearán alternamente indicando que el audio está detenido.

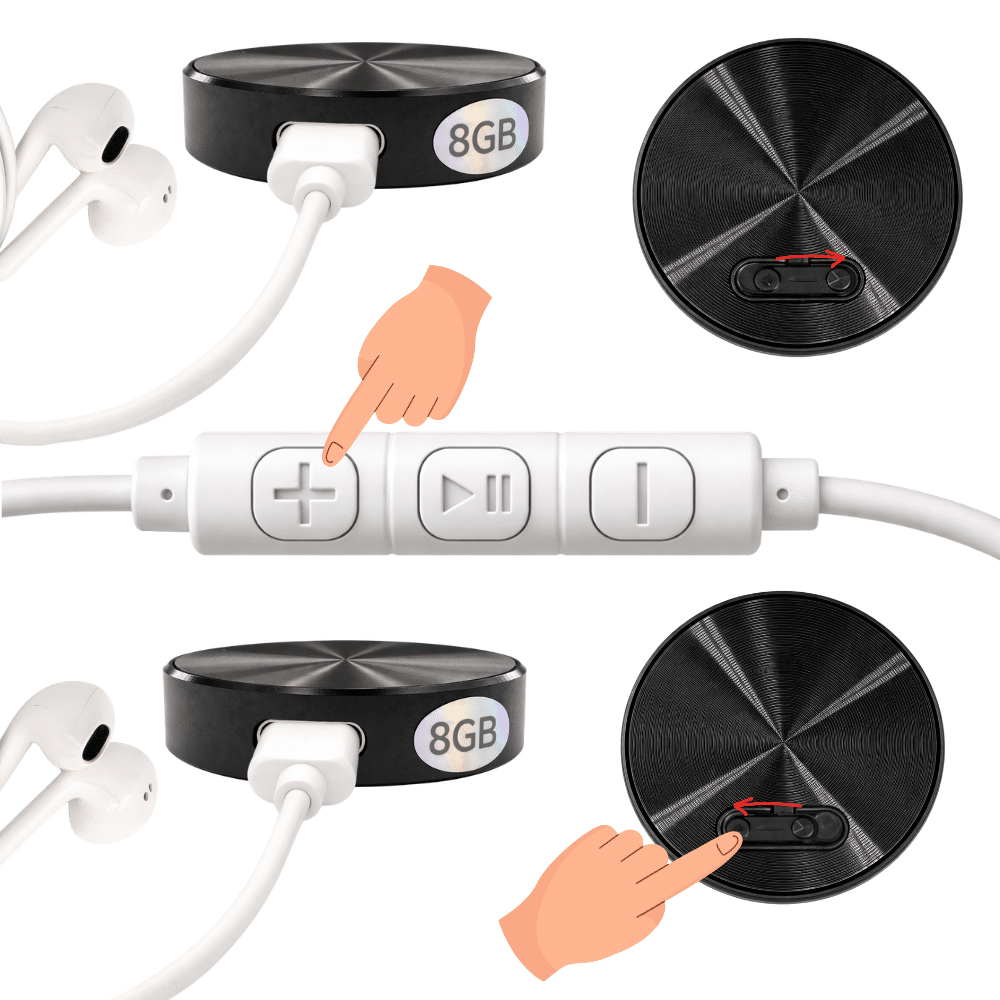

Localización rápida (Avance y Retroceso):
Si necesitas buscar un punto concreto dentro de un audio extenso, utiliza este modo temporal:
- Con la grabadora apagada, conecta los auriculares.
- Mantén presionado el botón +.
- Sin soltarlo, desliza el interruptor a ON. Suelta el botón cuando escuches el audio.
- Uso: Mantén pulsado + para avanzar o - para retroceder dentro de la misma grabación.
⚠️ Nota: En este modo especial el ajuste de volumen queda inhabilitado. Para recuperar el funcionamiento normal de la botonera, apaga y vuelve a encender el dispositivo de forma habitual.
Paso 5 - Configuración Avanzada
Para realizar estos ajustes, el dispositivo debe estar en estado de Pausa (luces roja y azul parpadeando de forma alterna). Los cambios se aplicarán la próxima vez que inicies una grabación sin auriculares.
Borrado Local de Archivos:
Permite limpiar la memoria sin necesidad de un ordenador:

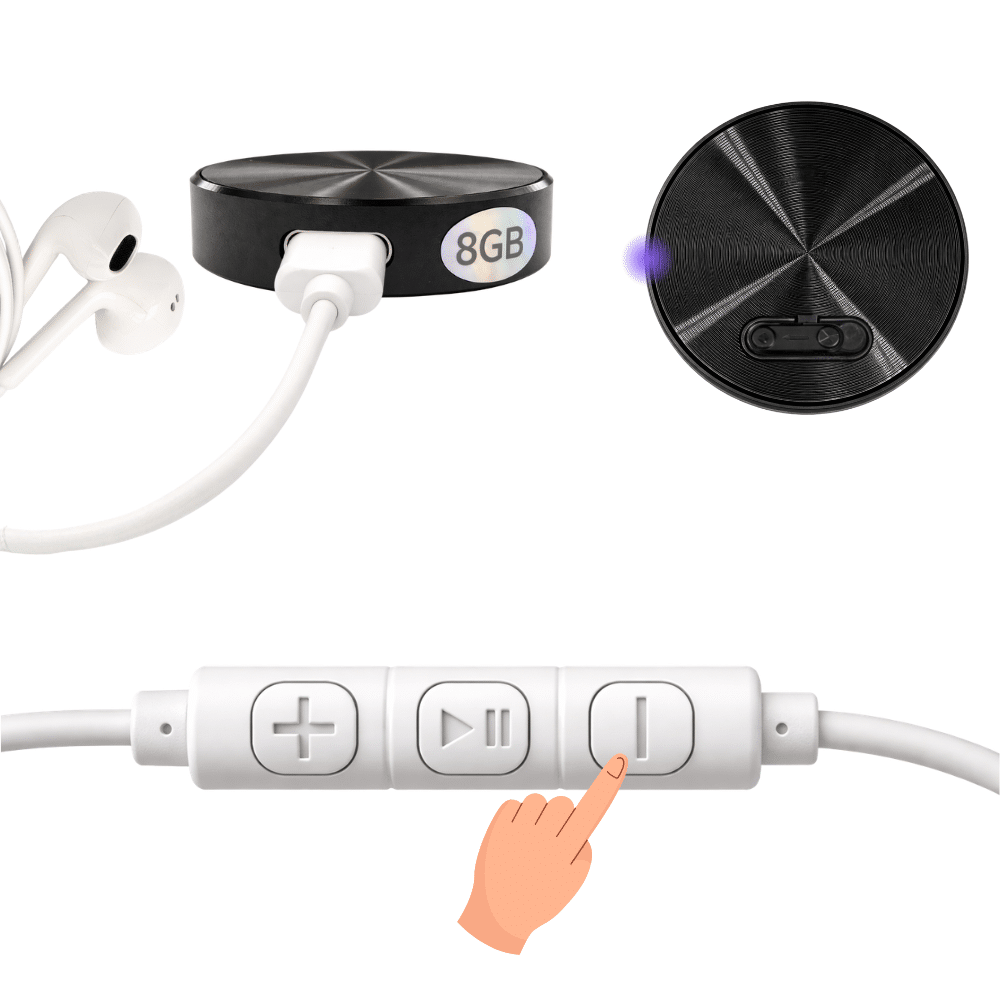

- En estado de Pausa, mantén pulsado el botón - hasta que la luz púrpura parpadee.
- Borrar archivo actual: Pulsa una vez el botón Play/Pause (la luz azul parpadeará).
- Borrar todos los archivos: Mantén pulsado el botón Play/Pause (la luz roja parpadeará).
- Salir: Pulsa una vez el botón + para volver al menú anterior.
Activación por Voz (VOR):
Configura el dispositivo para que solo grabe cuando detecte sonido:

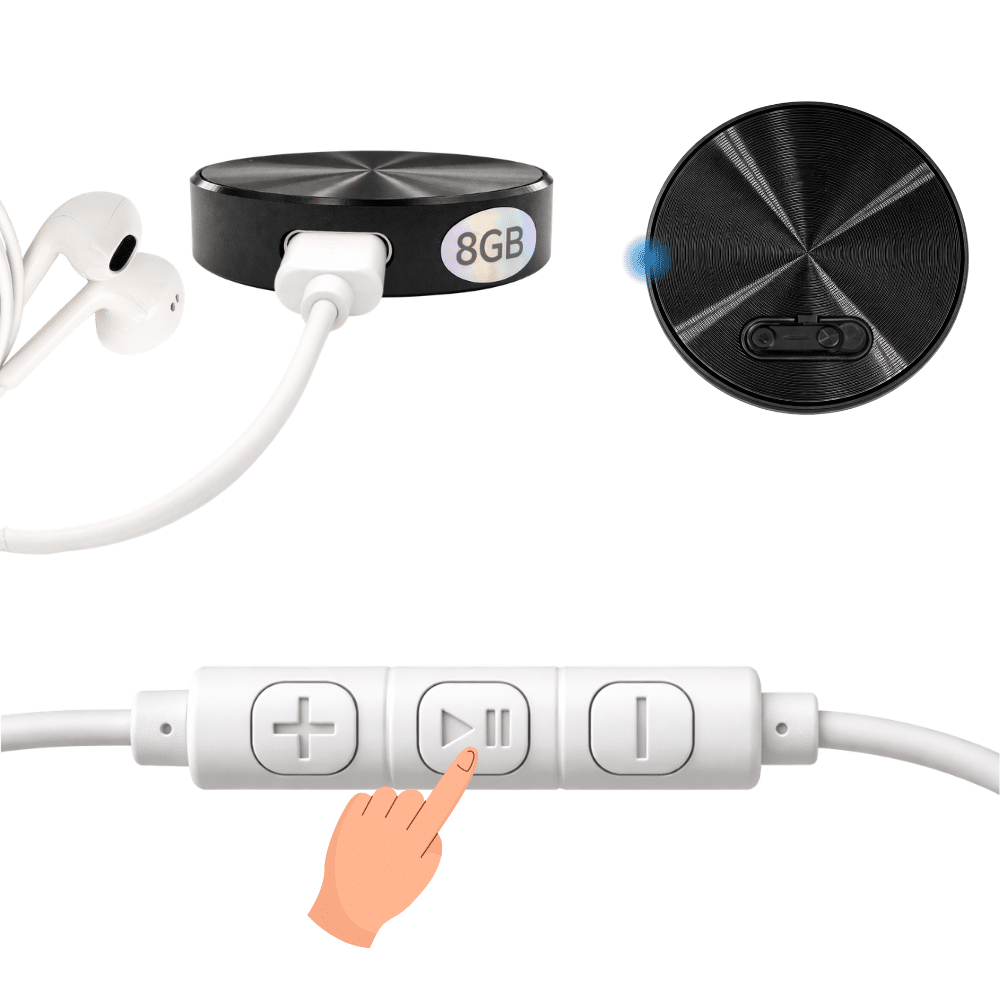

- Activar: En estado de Pausa, mantén pulsado Play/Pause durante 3 segundos hasta que la luz azul parpadee rápido. Al iniciar una grabación normal, la luz parpadeará en azul para confirmar este modo.
- Desactivar: Mantén pulsado de nuevo Play/Pause por 3 segundos hasta que la luz roja parpadee rápido.
Grabación de Larga Duración:
Optimiza el espacio en memoria reduciendo la tasa de muestreo:
- Activar: En estado de Pausa, mantén pulsado el botón + por 3 segundos hasta que la luz azul parpadee rápido.

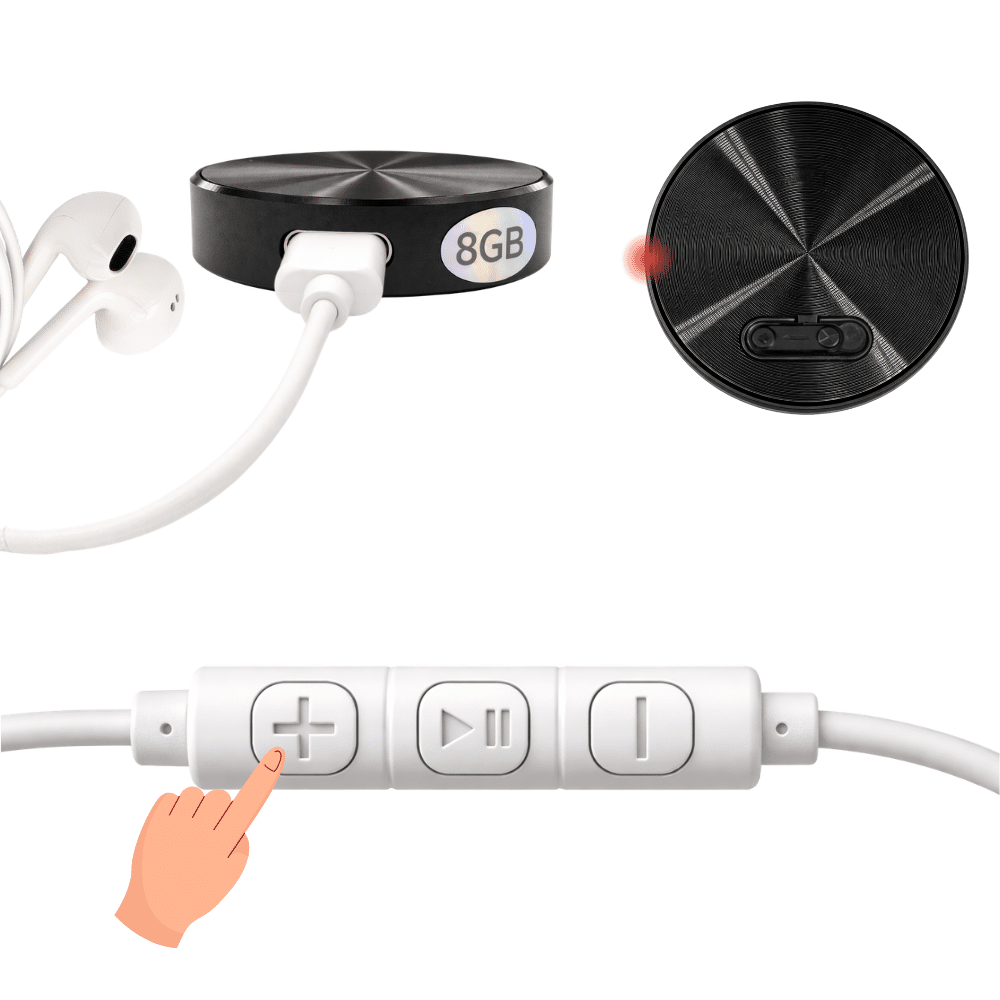

- Desactivar: Mantén pulsado de nuevo el botón + por 3 segundos hasta que la luz roja parpadee rápido.
Importante: Tras realizar cualquier ajuste, desliza el interruptor a OFF y desconecta los auriculares. Al encender de nuevo la grabadora, esta funcionará según el último modo seleccionado.
Paso 6 - Gestión de Archivos y Parámetros
Para administrar las grabaciones o ajustar los parámetros internos, conecta el dispositivo apagado al ordenador mediante el cable original. El PC lo reconocerá como una unidad de almacenamiento externa.
Gestión de Grabaciones y Horario:
- Carpeta de audios: Accede a la carpeta RECORD para visualizar y copiar tus grabaciones en formato WAV.
- Sincronización de fecha y hora: Abre la carpeta Time Synchronization Tool, ejecuta el programa SET TIME.exe y haz clic en SetTime. Esto sincronizará el reloj interno del pin con el de tu ordenador.
Configuración Avanzada (Archivo FACTORY.txt):
En la raíz de la unidad encontrarás un archivo de texto llamado FACTORY.txt. Puedes editar los valores numéricos después de los dos puntos para personalizar el comportamiento del dispositivo. Recuerda guardar los cambios antes de cerrar y desconectar.
- VOR (0-7): Sensibilidad de la activación por voz (0 desactivado).
- BIT RATE (0-4): Calidad de grabación. 0: 32K, 1: 64K, 2: 128K 3:192K 4:PCM (audio sin comprimir).
- GAIN (0-7): Sensibilidad del micrófono. Aumenta el volumen de captura general.
- SECTION (001-999): Tiempo en minutos para dividir las grabaciones y evitar archivos excesivamente pesados.
- DATE (AAAA-MM-DD) - Ajuste manual de la Fecha (Año-Mes-Día).
- TIME (HH:MM:SS) - Ajuste manual de la Hora (Hora:Minuto:Segundo).
¡Gracias por su compra!
Le agradecemos la confianza depositada en nuestros productos. Si experimenta cualquier inconveniente durante el uso, no dude en ponerse en contacto con nosotros. En la mayoría de los casos, las incidencias se deben a un uso incorrecto y no a un defecto de fabricación, por lo que estaremos encantados de ayudarle a resolverlo de forma rápida y eficaz.
Problemas Frecuentes
¿Por qué el dispositivo no reacciona?
La carga debe realizarse correctamente para que el dispositivo funcione bien:
- Comprueba que utilizas exclusivamente cargadores de 5V. Es crítico evitar los de carga rápida (9V), ya que pueden quemar los componentes internos.
- El interruptor debe estar siempre en la posición OFF durante el proceso de carga.
- Emplea únicamente el cable original incluido para garantizar una conexión eléctrica estable.
- La luz roja parpadeará durante la carga y cambiará a azul fijo cuando la capacidad sea total.
¿Por qué no se guardan mis grabaciones?
- Error de guardado: Debes desplazar el selector a la posición OFF para cerrar el archivo antes de apagar el equipo o conectarlo al PC. Si lo conectas al ordenador en modo ON, la grabación actual se perderá.
- Memoria saturada: La grabación a 1536 Kbps genera archivos de gran tamaño. Si la memoria de 8 GB se llena, el dispositivo no iniciará nuevas sesiones. Se recomienda transferir y borrar archivos con regularidad.
¿Por qué da problemas al conectar al ordenador?
- Modo de conexión: Asegúrate de que el interruptor esté en OFF tanto antes como durante la conexión al puerto USB.
- Confirma que el cable original esté totalmente insertado; otros cables USB-C de móviles podrían no transmitir datos.
- Si no hay respuesta, prueba en un puerto USB distinto o en otro equipo para descartar problemas de compatibilidad.
¿Por qué no se reproducen los archivos en los auriculares?
- Orden de encendido: Conecta los auriculares antes de desplazar el interruptor a ON. Si el dispositivo ya está encendido, no detectará la salida de audio.
- Procedimiento de reinicio: Si no hay sonido, con los cascos conectados, mueve el selector a ON, espera a que la luz se apague y regrésalo a OFF. En cuanto veas la luz roja de guardado, vuelve a situarlo en ON para forzar el inicio de la reproducción.
Seguridad y Conformidad
A continuación se indica información importante del producto en relación con la seguridad y conformidad que garantizan un uso del producto adecuado y seguro.
ADVERTENCIA
No utilice ni guarde el producto cerca de otros equipos electrónicos porque el campo magnético de equipos eléctricos adyacentes dañará seriamente o podrá interferir con el producto. No utilice este producto si tiene problemas de audición, usa audífonos, marcapasos u otros dispositivos médicos electrónicos.
® PingaOculto.
Todos los derechos reservados.
Especificaciones del producto:
Nombre de modelo: Pin Chapa Micrófono Espía
Número de modelo: Q37 8GB
Identificador del producto: 8410293847565
Clasificación Eléctrica: Batería de Litio 120 mAh
Temperatura de funcionamiento: 0 a 40ºC
Uso del Producto
No expongas tu dispositivo o adaptador a líquidos. Si tu dispositivo o adaptador se mojan, desenchufa con cuidado todos los cables sin mojarte las manos y espera a que el dispositivo y el adaptador se sequen completamente antes de volver a enchufarlos. No intentes secar tu dispositivo o adaptador con una fuente externa de calor, como un horno microondas o un secador. Si el dispositivo o el adaptador están dañados, deja de utilizarlos de inmediato. Utiliza solamente los accesorios suministrados para proporcionar alimentación a tu dispositivo. Para evitar el riesgo de descarga eléctrica, no toques el dispositivo ni los cables conectados al mismo durante una tormenta. Los cables y/o adaptadores solo se han diseñado para su uso en interiores.
Aviso legal
PINGOC NOW S.L. no se hace responsable del uso fraudulento o erróneo del producto debido a la falta de comprensión o lectura de la información de las instrucciones y precauciones. Este producto no es un juguete y no debe utilizarse de forma contraria a leyes aplicables vigentes. Si tienes alguna duda puedes contactar con nosotros.
Para clientes de la UE
Por la presente, PingaOculto, declara que el tipo de equipo radioeléctrico es conforme con la Directiva 2014/53/UE.
Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para utilizar el equipo. Este equipo ha sido probado y cumple los límites establecidos para los dispositivos digitales de Clase B, de conformidad con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial.
Conformidad FCC
Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no se garantiza que no se produzcan interferencias en una instalación concreta. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:
- Reoriente o cambie de lugar la antena receptora.
- Aumente la separación entre el equipo y el receptor.
- Conecte el equipo a una toma de corriente de un circuito distinto al que está conectado el receptor.
- Consulte al distribuidor o a un técnico de radio/TV con experiencia para obtener ayuda.
Este dispositivo cumple la parte 15 de las normas de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado. El dispositivo ha sido evaluado para cumplir el requisito general de exposición a RF. El dispositivo puede utilizarse en condiciones de exposición portátil sin restricciones.
Conformidad de la Exposición a Radiofrecuencia
Como medida de protección de la salud, este dispositivo cumple con los límites de exposición del público en general a campos electromagnéticos de acuerdo con la recomendación 1999/519/CE del consejo. Este dispositivo puede situarse en el cuerpo evitando un uso prolongado por más de 5 horas del mismo.
Como reciclar tu dispositivo de forma adecuada
La eliminación de ciertos dispositivos electrónicos está regulada en algunas zonas. Asegúrate de cumplir con las normas y leyes locales.
Información adicional sobre seguridad y conformidad
Para obtener información adicional sobre seguridad, reciclaje y conformidad u otras cuestiones importantes relacionadas con tu dispositivo no dudes en consultarnos mediante cualquiera de los medios de contactos disponibles. Medios de contacto con: Email [email protected], Llamada/WhatsApp +34 644 098 320.
Garantía Limitada
Todos los artículos oficiales de la marca PingaOculto tienen una garantía mínima de 2 años. Esta garantía podrá verse ampliada o reducida en función del país donde se produzca la venta, como ocurre por ley en España donde se amplía a 3 años tal y como establece el Decreto-ley 7/2021 con respecto a la Garantía en la Venta de Bienes de Consumo. Nos reservamos el derecho a negar la garantía de un producto si de comprueba un uso indebido o negligente por parte del cliente, similar a los reflejados en: https://www.pingaoculto.es/garantias-y-devoluciones/.
Si necesita contactarnos debido a un fallo puede hacerlo mediante email: [email protected] o mediante Llamada/WhatsApp: +34 644 098 320.
