Instrucciones Cámara Espía Wifi Módulo Full HD
Gracias por elegir nuestro producto. Si necesitas asistencia o tienes alguna consulta, no dudes en contactarnos. Estaremos encantados de ayudarte.
Descripción
La Cámara Espía Wifi Módulo Full HD la solución de vigilancia más flexible de nuestra gama. Su diseño ultra compacto está pensado para aquellos que necesitan una cámara potente que pueda ubicarse en espacios reducidos o camuflarse con total naturalidad en cualquier estancia. Con una resolución Full HD 1080p, ofrece una calidad de imagen profesional sin comprometer la discreción.
Este dispositivo permite el monitoreo en tiempo real desde tu smartphone (iOS/Android) a través de apps especializadas, garantizando que siempre tengas el control de lo que ocurre en tu hogar o negocio. Equipado con detección de movimiento y soporte para tarjetas de hasta 128GB, el módulo combina una gran autonomía de batería con la posibilidad de funcionar conectado a la red eléctrica para una vigilancia permanente.
Características
Resolución Full HD 1080p: Captura imágenes y vídeos con máxima nitidez, permitiendo una vigilancia detallada y efectiva de cualquier estancia.
Acceso Remoto por WiFi: Visualiza en tiempo real lo que ocurre desde cualquier lugar del mundo a través de la App gratuita para iOS y Android.
Detección de Movimiento: Recibe notificaciones instantáneas en tu smartphone en cuanto la cámara detecte presencia en su campo de visión.
Grabación en Bucle: Compatible con tarjetas microSD de hasta 128 GB. El sistema graba de forma continua, gestionando el espacio automáticamente para no interrumpir la vigilancia.
Lente Gran Angular: Disponible en versiones de 90º o 120º (según modelo), permitiendo cubrir áreas amplias y reducir los puntos ciegos.
Micrófono Integrado: No solo verás lo que ocurre, también captarás el audio ambiente para un control total de la situación.
- Diseño Ultra Compacto: Su estructura flexible y reducida facilita una instalación discreta que pasa totalmente desapercibida en cualquier entorno.
Autonomía Adaptable: Elige el modelo que mejor se ajuste a tus necesidades, con opciones de batería de 2 o 5 horas, o funcionamiento ilimitado conectado a la corriente.
Contenido
1 – Cámara Espía WiFi Full HD
2 – Cable de Carga
3 – Clip de Reset
4 – Kit de Botones (en Modelo Gran Angular)
5 – Batería Externa (en Modelo Gran Angular)
Instrucciones
Paso 0 - Selección de Modelo
Haga clic en la imagen correspondiente al modelo adquirido para acceder a las instrucciones

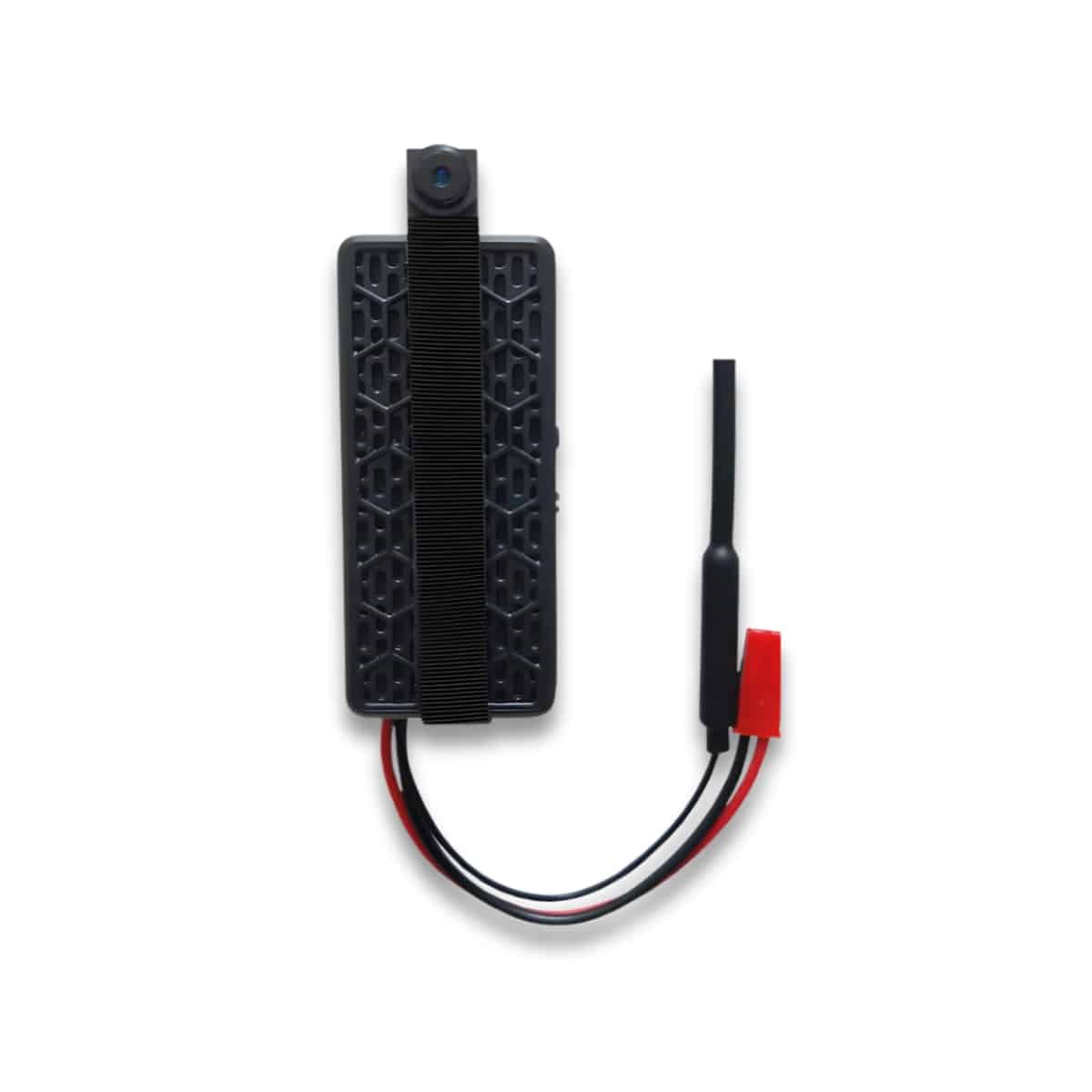

Modelo Full HD
Paso 1 - Carga y Alimentación
Antes de configurar tu módulo por primera vez, es esencial asegurar que el sistema de energía esté listo:
- Proceso de Carga: Conecta el módulo a un cargador de 5V utilizando el cable USB incluido en la caja.
- Indicador LED: Durante la carga, verás una luz roja fija en la placa del dispositivo.
- Carga Completa: Una vez que la batería esté totalmente cargada, la luz roja se apagará.
- Modo Continuo: Si necesitas vigilancia las 24 horas, puedes dejar el módulo conectado a la corriente de forma permanente. Esto permite una grabación continua sin preocuparte por la autonomía de la batería.

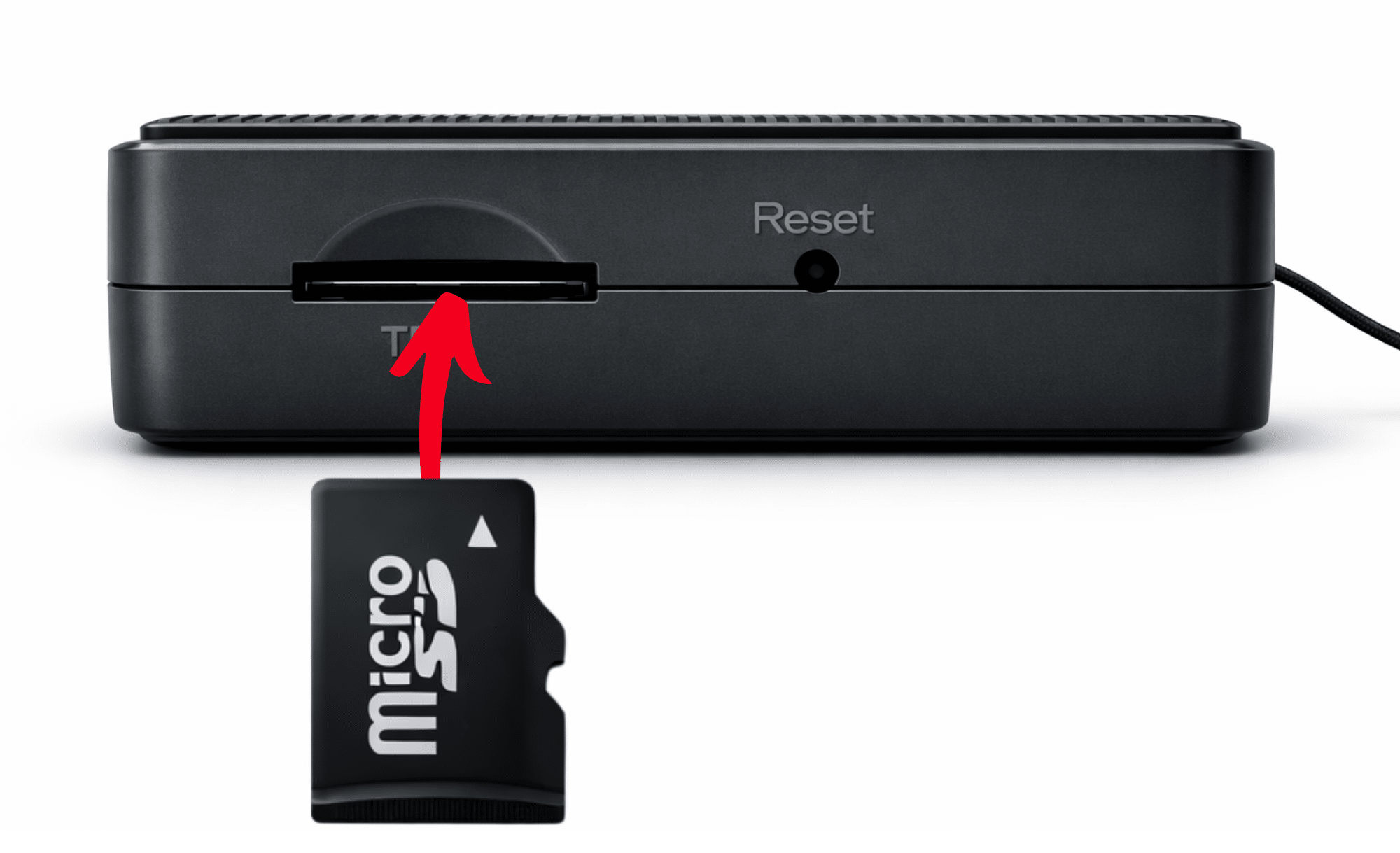

Paso 2 - Inserción de microSD
Si además de ver la imagen en directo necesitas que el dispositivo guarde pruebas de vídeo, debes instalar una memoria local:

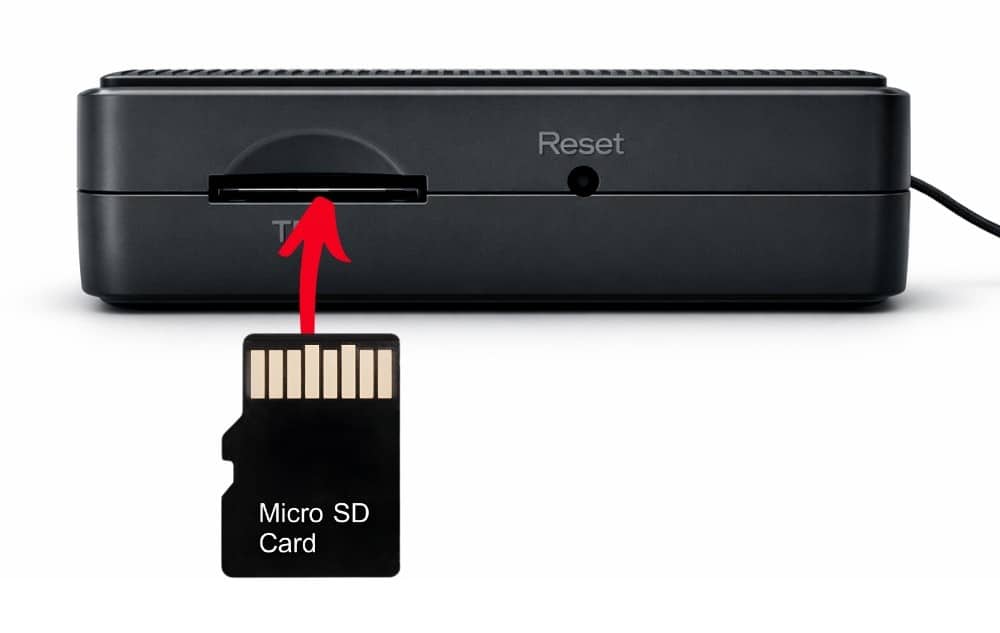

- Instalación: Inserta una tarjeta microSD (hasta 128 GB) en la ranura lateral de la placa. Empújala con cuidado hasta escuchar un clic, lo que confirma que ha quedado bloqueada.
- Nota Importante sobre la Grabación: Por defecto, el sistema está configurado para segmentar las grabaciones en archivos de 5 minutos.
- ⚠️ Si el dispositivo se apaga o se detiene antes de completar un ciclo de 5 minutos (por ejemplo, a los 4 minutos), ese fragmento de vídeo no se guardará. Asegúrate de que la cámara tenga alimentación estable para completar cada ciclo de grabación.

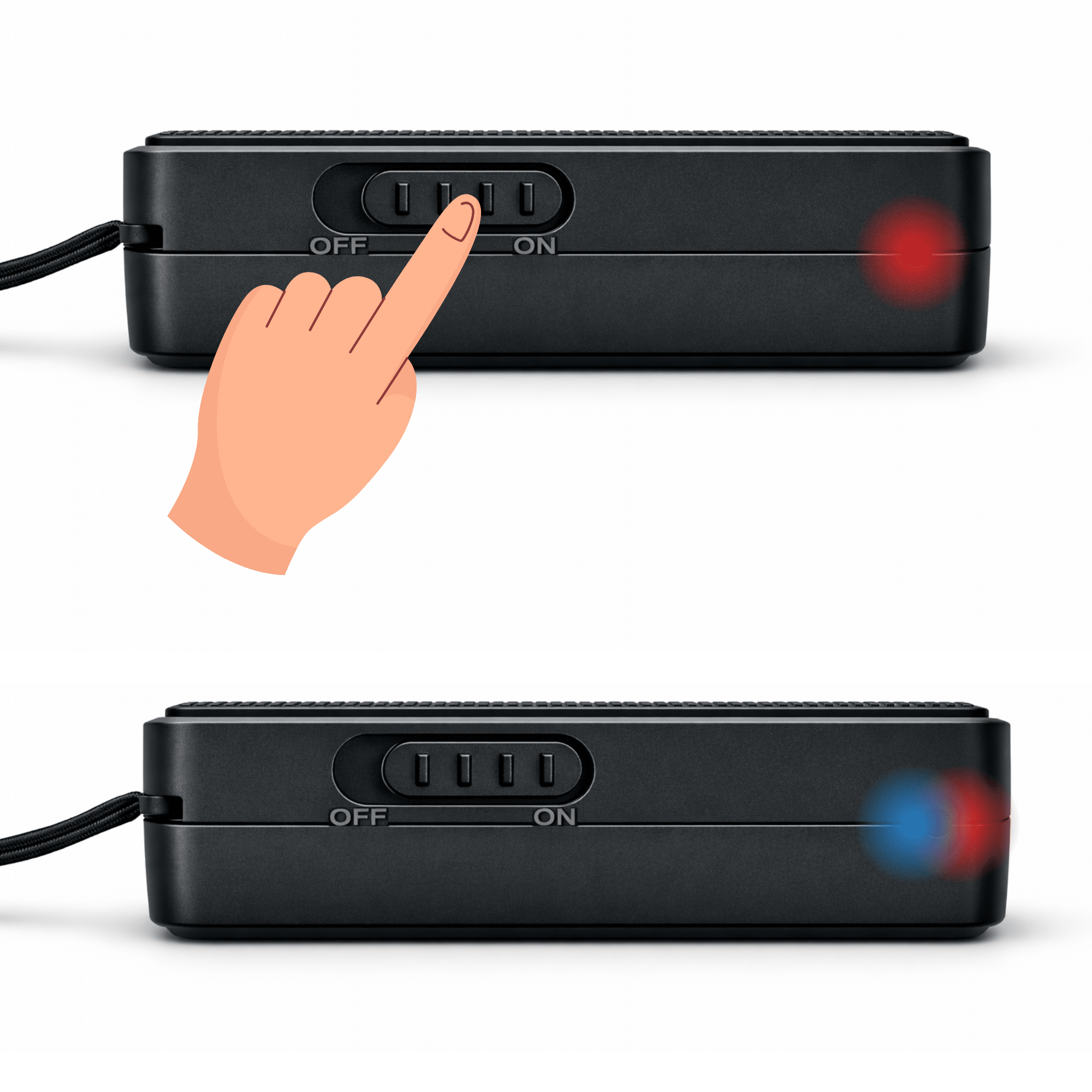

Paso 3 - Encender y Apagar
Una vez preparada la energía y la memoria, activa el módulo mediante el interruptor físico:
- Activación: Desliza el interruptor ON/OFF situado en el lateral de la placa para encender la cámara.
- Significado de las luces:
- 🔴 Luz Roja (Fija): Indica que el dispositivo está recibiendo energía y el sistema operativo interno está encendido.
- 🔵Luz Azul: Es el indicador de conectividad. Su estado (fijo o parpadeante) te informará sobre la emisión de la señal WiFi o la conexión con tu router.

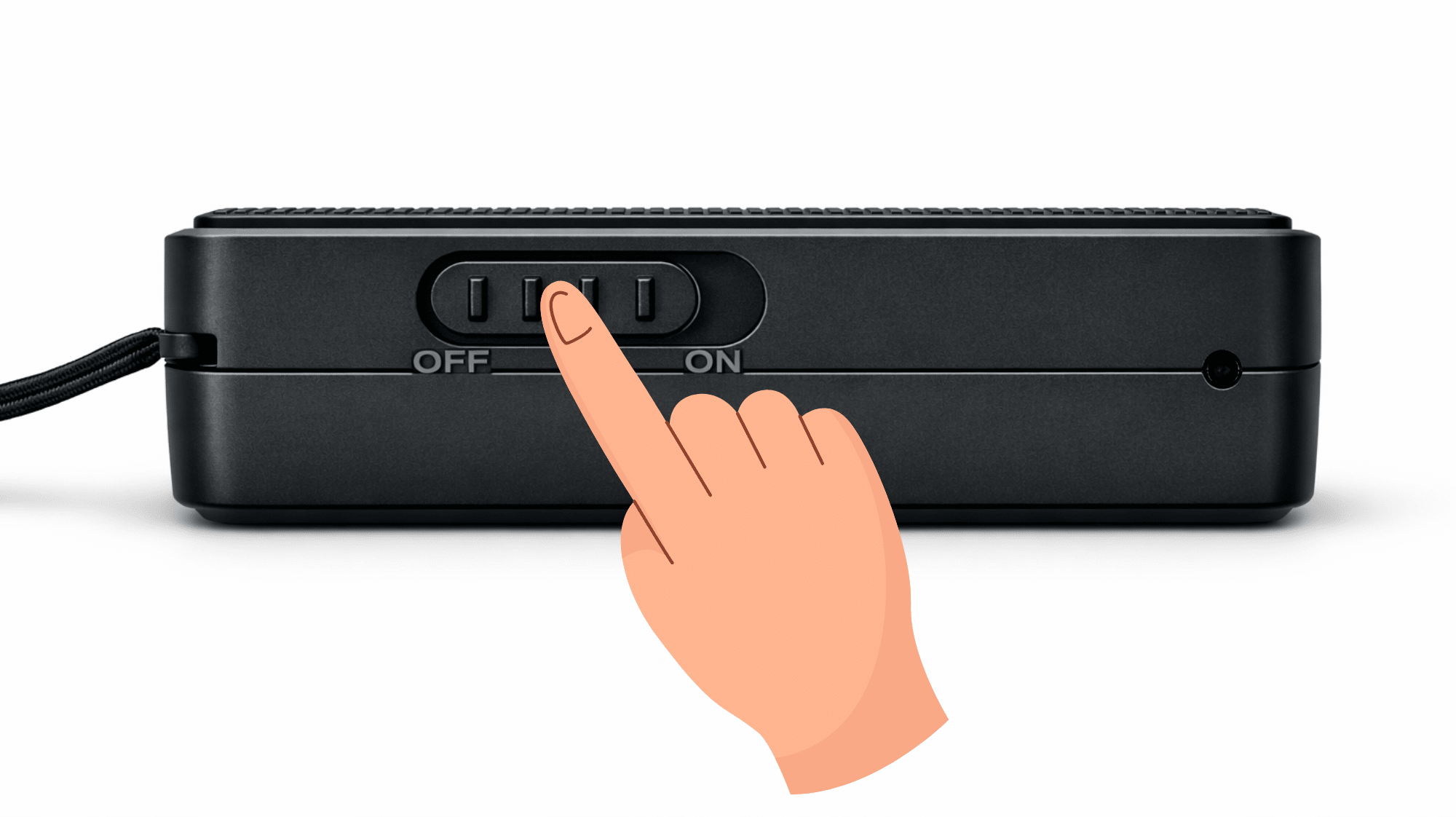

- Apagado: Para desactivar el dispositivo por completo, simplemente desliza el interruptor a la posición OFF; ambos indicadores se apagarán.
Paso 4 - Instalación de la App
Para poder controlar el módulo y ver las imágenes desde tu smartphone, es necesario instalar el software de gestión:
Descarga: Busca la aplicación "LookCam" en la tienda oficial de tu dispositivo (Android: Google Play Store / iPhone: App Store)
Permisos: Al abrir la aplicación por primera vez, es fundamental aceptar todos los permisos solicitados (acceso a la ubicación, notificaciones y almacenamiento).
Paso 5 - Conexión en Modo Local
En este paso, conectaremos tu móvil directamente a la señal que emite el módulo para poder visualizarlo sin necesidad de un router:

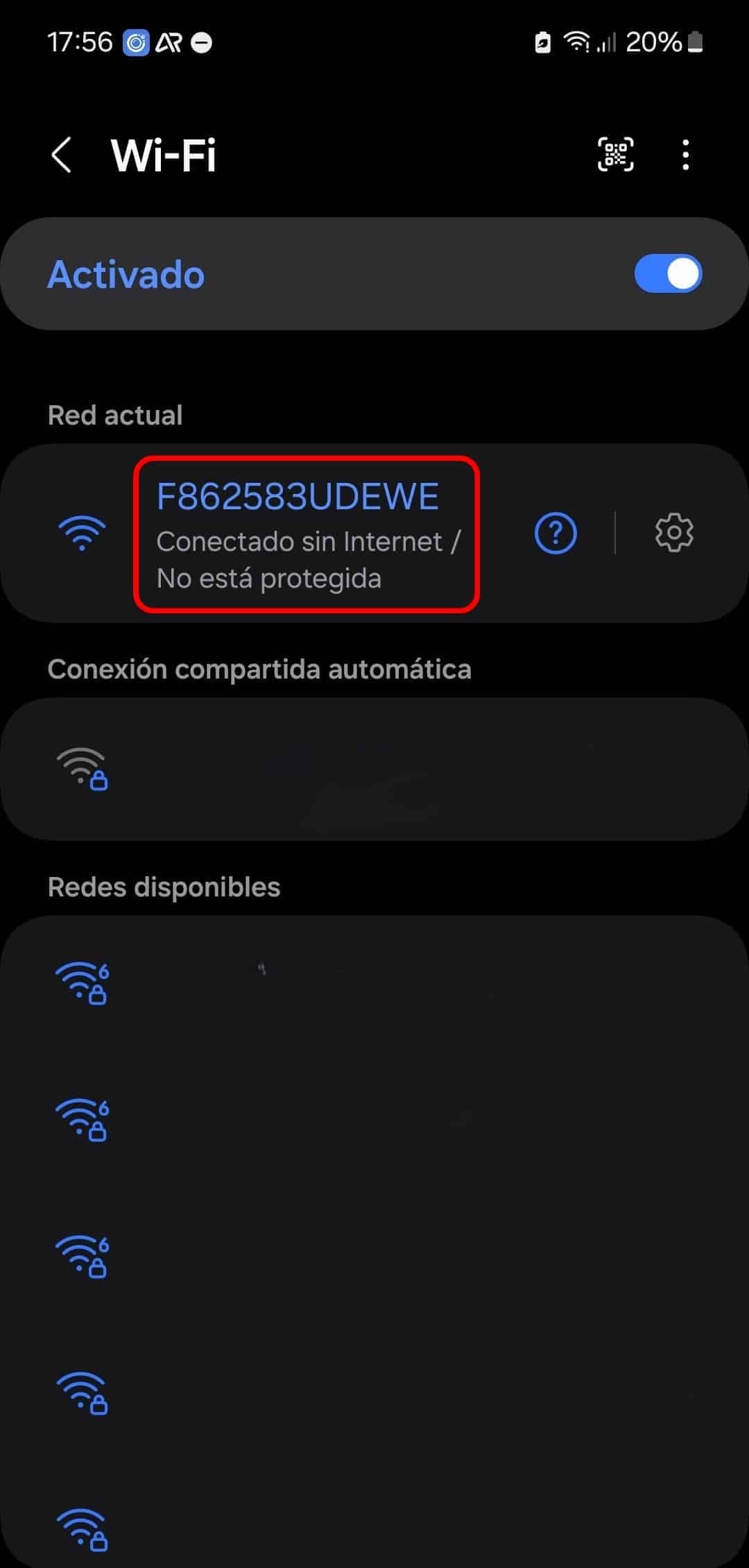

- Sincronización WiFi: 1. Abre los ajustes WiFi de tu smartphone. 2. Busca y conéctate a la red que comienza por "F..." (no tiene contraseña). 3. Si tu teléfono te avisa de que la red no tiene acceso a internet, selecciona la opción "Mantener conexión".

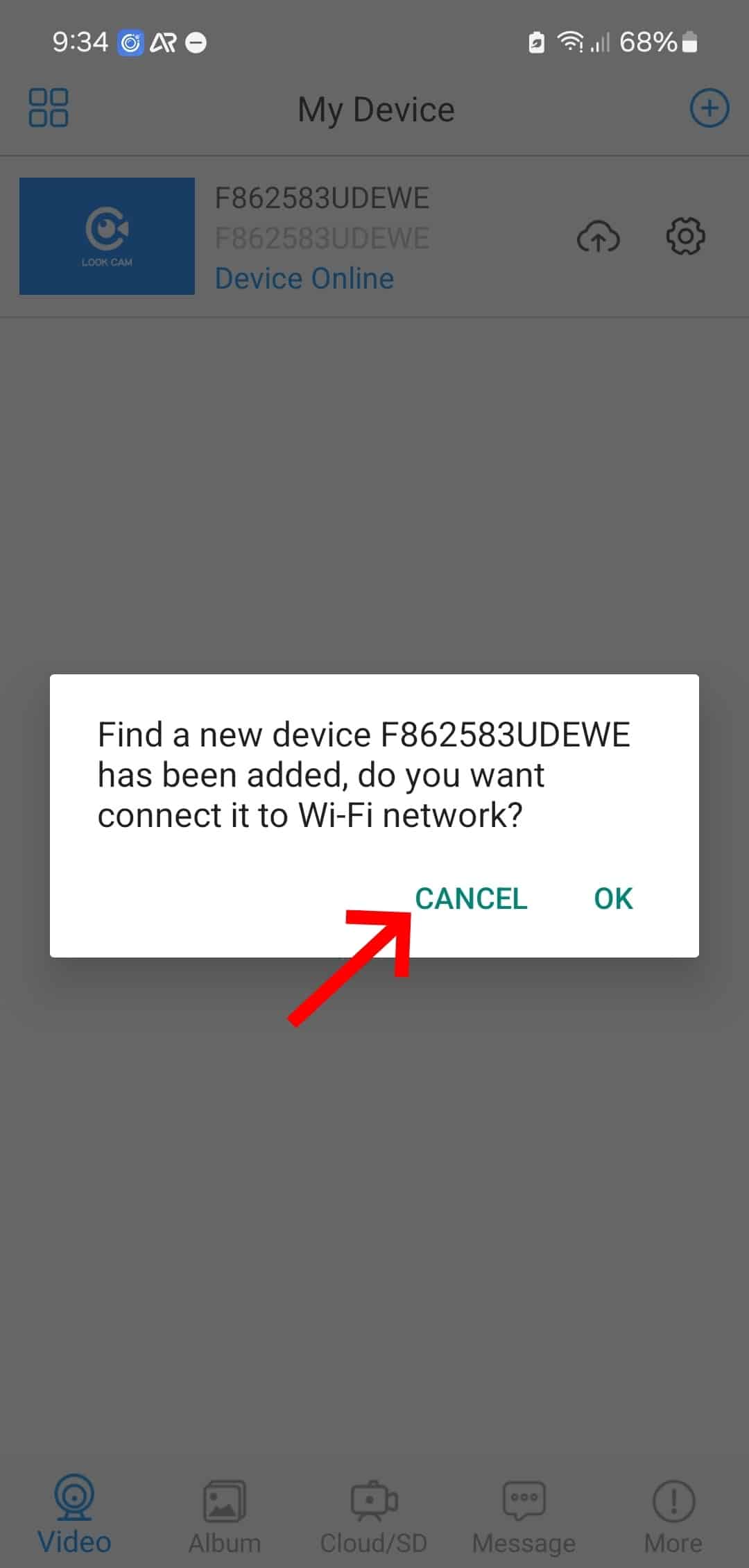

- Acceso a la App: 1. Abre LookCam. El dispositivo será detectado automáticamente. 2. Aparecerá un aviso para configurar el WiFi de casa. Si solo quieres verla en local, pulsa "Cancel"; si quieres dejarla lista para verla desde fuera de casa, pulsa "OK".
- Estado y Seguridad: 1. El dispositivo aparecerá marcado como "Online". 2. Al entrar, la app podría sugerirte cambiar la contraseña. Puedes hacerlo o mantener la predeterminada, que es 1234356.
Paso 6 - Conexión en Modo Remoto
Para poder visualizar la cámara cuando no estés en el lugar de la instalación, debemos vincular el módulo con el router de tu hogar o negocio:

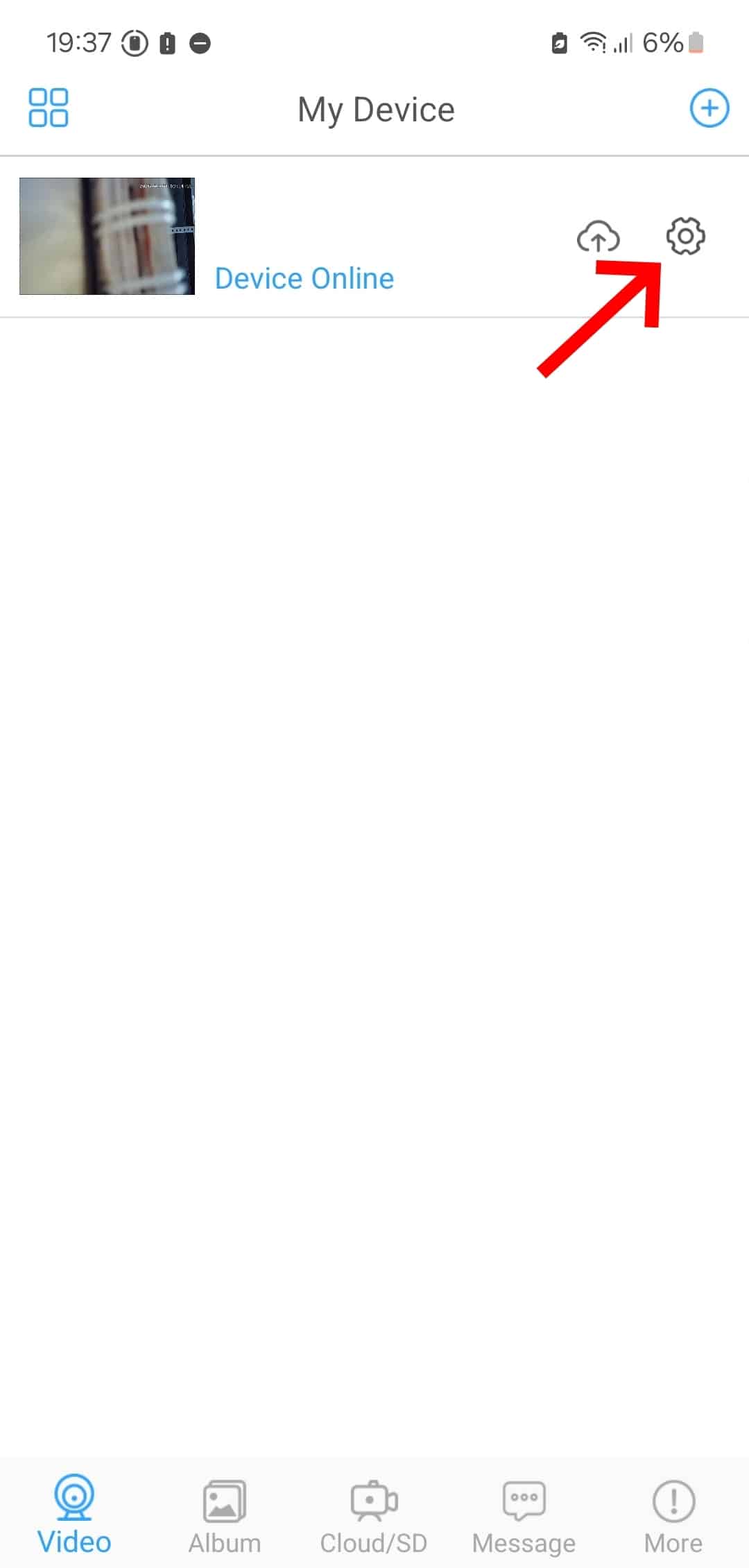

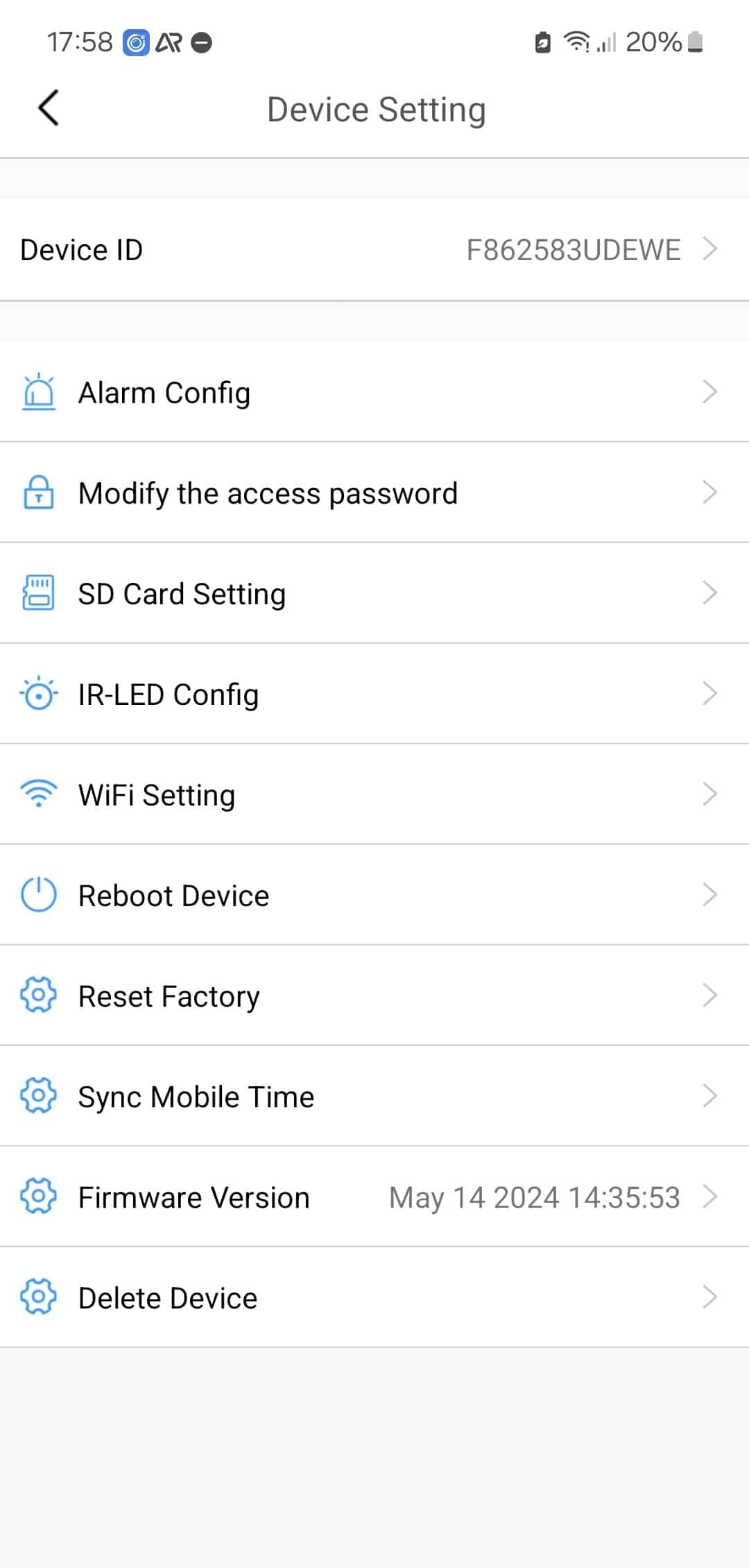

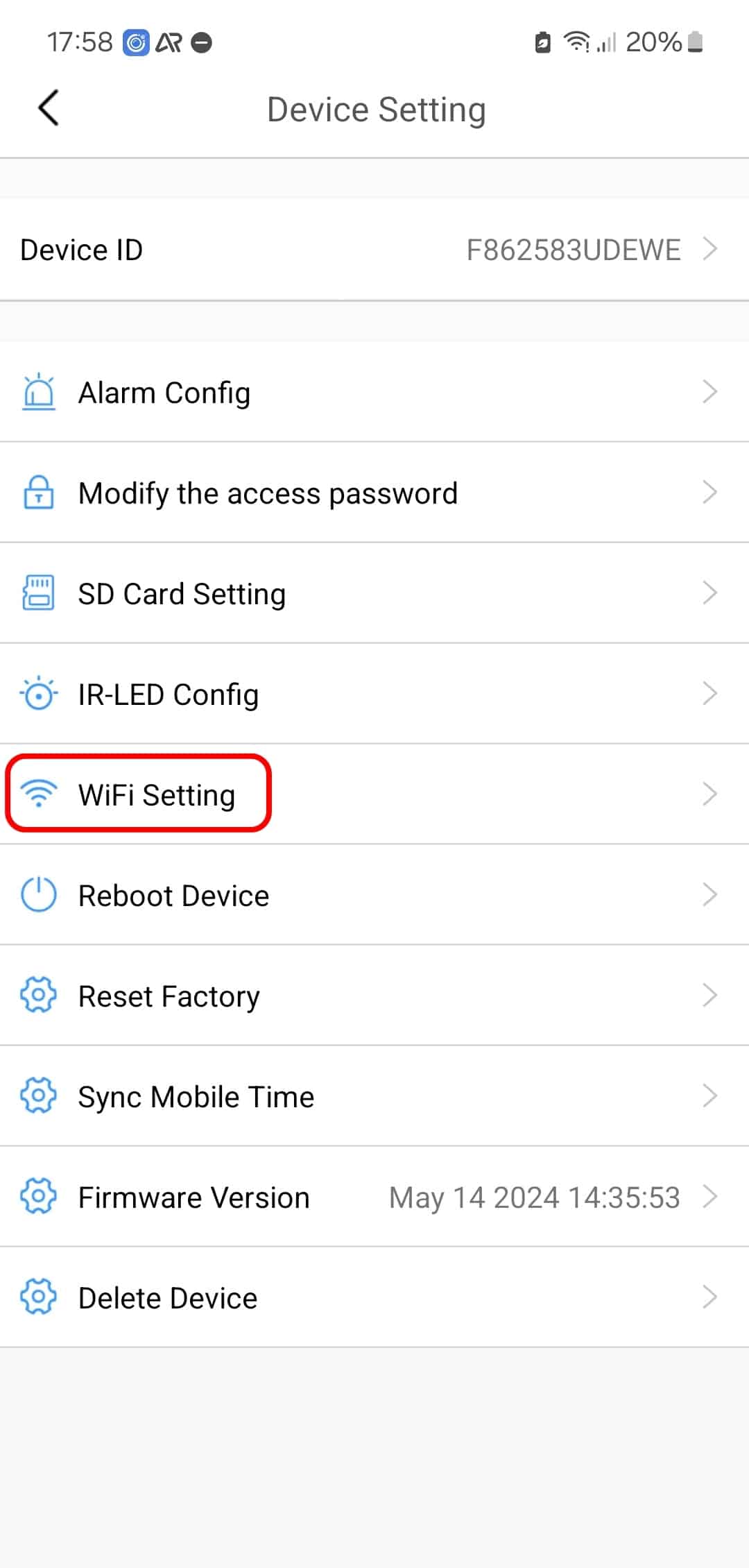

- Acceso a Ajustes: En el panel principal de LookCam, pulsa el icono de la rueda dentada (configuración) situado al lado del dispositivo.
- Ajuste de Red: Selecciona la opción "WiFi Setting".
- Selección de Red: Elige tu red WiFi doméstica de la lista que aparecerá.
- Asegúrate de que sea una red de 2.4 GHz (los módulos no son compatibles con redes 5G).
- Confirmación: Introduce la contraseña de tu WiFi con cuidado y confirma la operación.
- Reinicio y Sincronización: El módulo se reiniciará para aplicar los cambios. Observa el indicador:
- Luz azul parpadeando rápido: El dispositivo está intentando conectar con tu router.

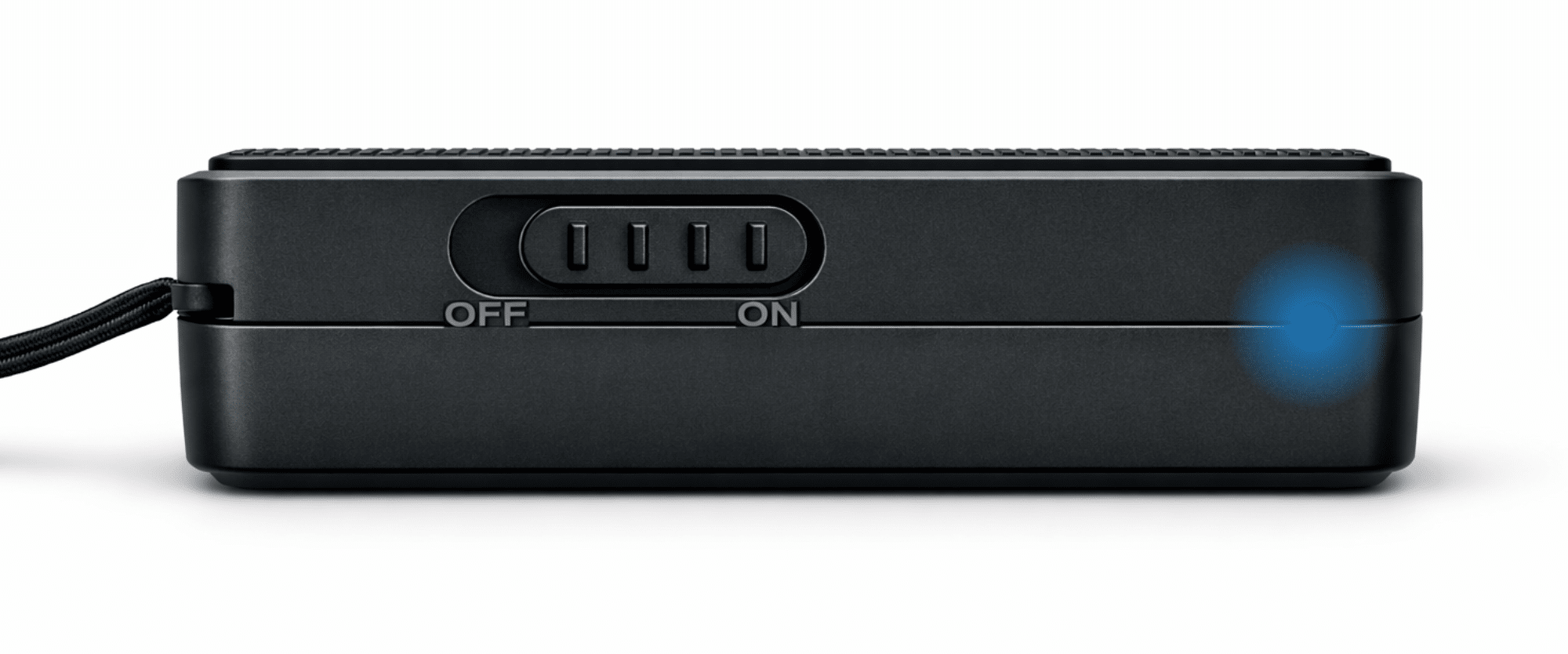

- Luz azul fija: Conexión establecida. Ya puedes ver la cámara en directo desde cualquier lugar del mundo usando tus datos móviles o cualquier otra red.

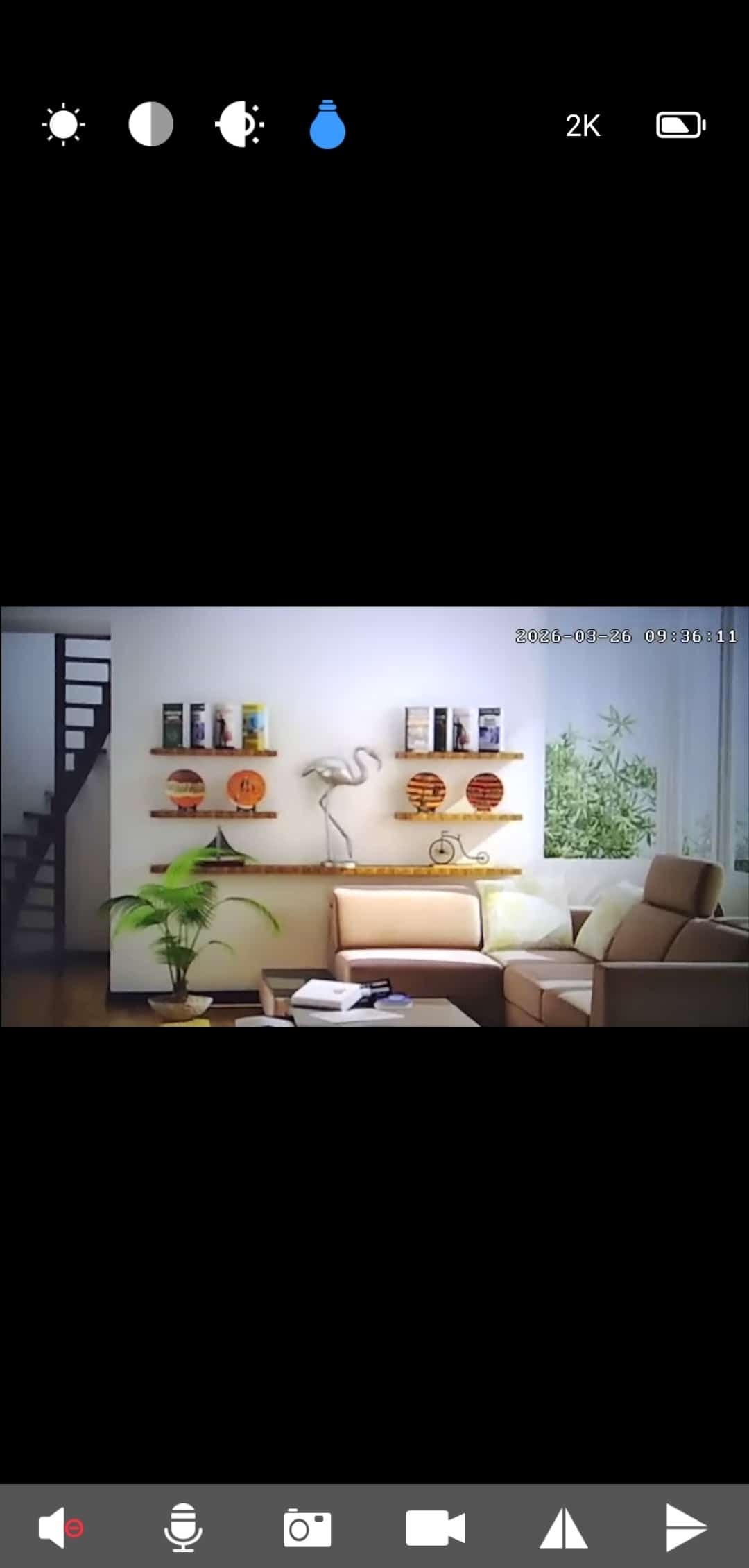

Paso 7 - Funciones desde la App
Con el módulo ya configurado y en línea, tienes el control total de la seguridad desde la interfaz de LookCam:

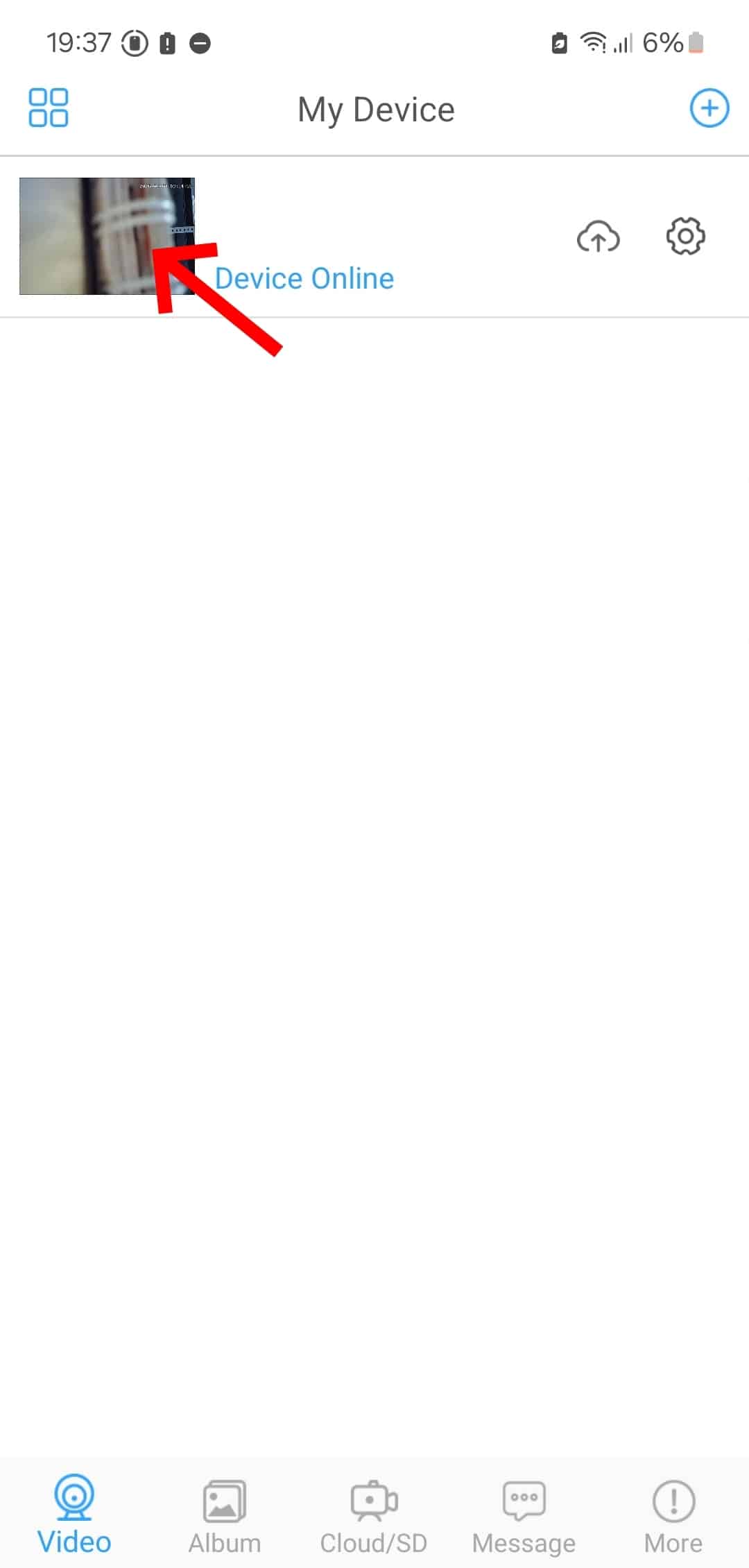

- Transmisión en Tiempo Real: Visualiza el vídeo en vivo en cualquier momento con solo tocar la imagen del dispositivo.
- Alertas de Movimiento: Activa el sensor de detección para recibir notificaciones instantáneas en tu móvil si el módulo capta actividad sospechosa.
- Ajuste de Resolución: Cambia la calidad del vídeo según tus necesidades o la velocidad de tu conexión para asegurar una visualización fluida.
- Historial de Vídeo: Consulta, reproduce y gestiona las grabaciones almacenadas en la tarjeta microSD de forma remota, sin necesidad de extraer la tarjeta del módulo.
Paso 8 - Restablecer
Si decides cambiar de router, has modificado la contraseña de tu WiFi o el módulo no aparece disponible en la aplicación, debes realizar un reinicio completo:
- Con el módulo encendido, localiza el pequeño botón de Reset en la placa base.
- Utiliza un clip o un objeto fino para mantener presionado el botón durante 5 segundos.
- Confirmación: Sabrás que el proceso se ha realizado correctamente cuando veas que las luces se apagan por completo.
- El dispositivo recuperará sus ajustes de fábrica y volverá a emitir su señal WiFi propia (la que empieza por "F..."). Ahora podrás repetir el proceso de configuración desde el Paso 5.

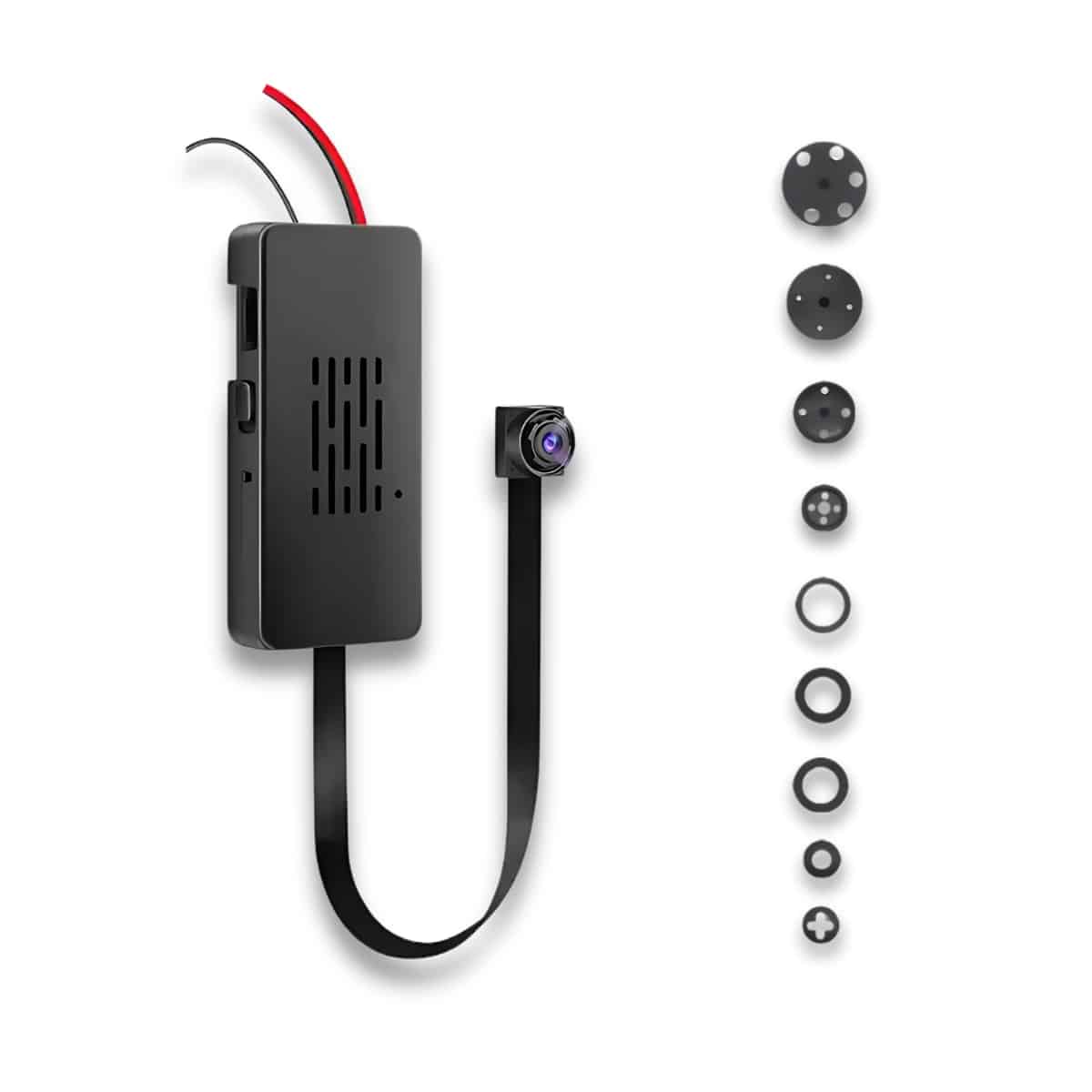

Modelo Full HD Plus - Gran Angular
Paso 1 - Preparación y Primera Carga
Antes de comenzar con la configuración, es importante preparar correctamente todos los componentes para asegurar un funcionamiento estable desde el primer uso.
Conexión de la batería:
- Localiza el conector de la batería y el del módulo de la cámara.
- Conéctalos respetando el color de los cables: negro con negro y rojo con rojo.

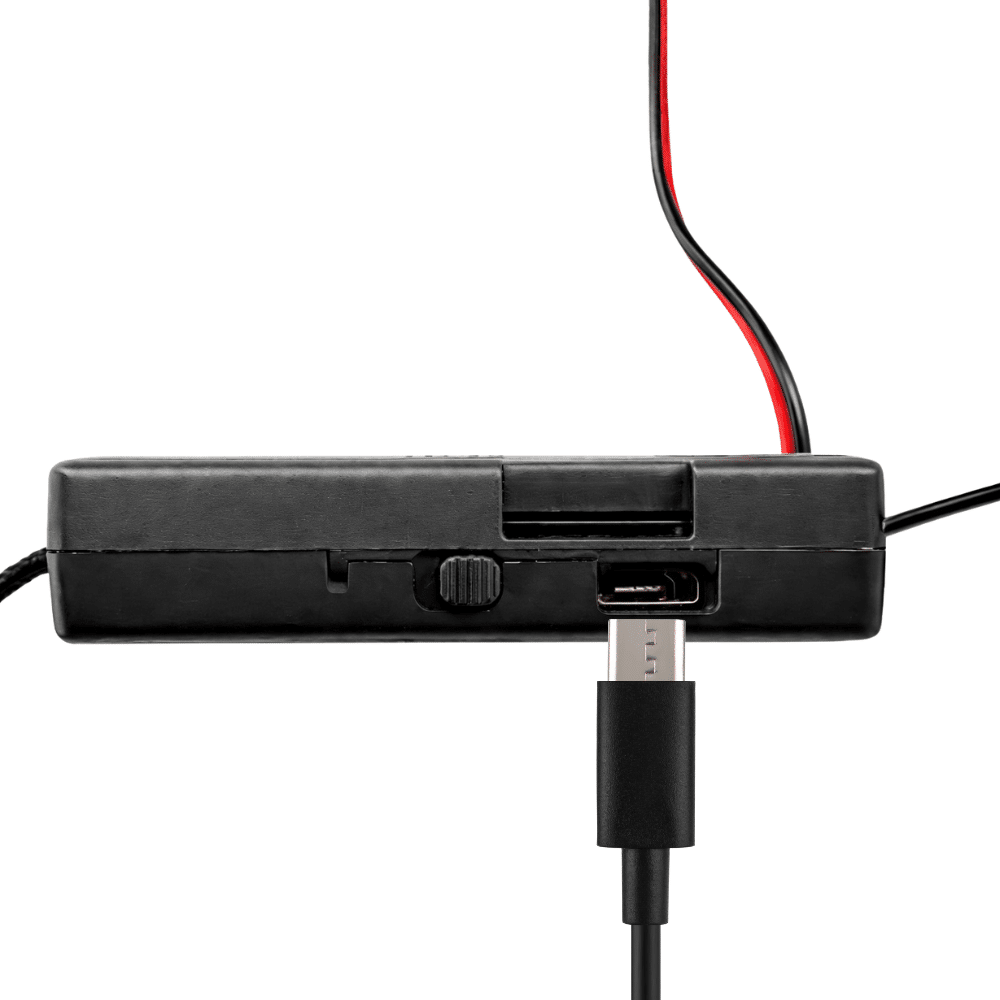

Carga inicial:
Para un rendimiento óptimo en la primera configuración:
- Conecta el cable de carga al puerto correspondiente del módulo.
- Utiliza un adaptador de 5V y 2A.
- Deja cargar el dispositivo durante 5 a 6 horas.
- Una carga completa previa ayuda a evitar reinicios o desconexiones durante la configuración WiFi.

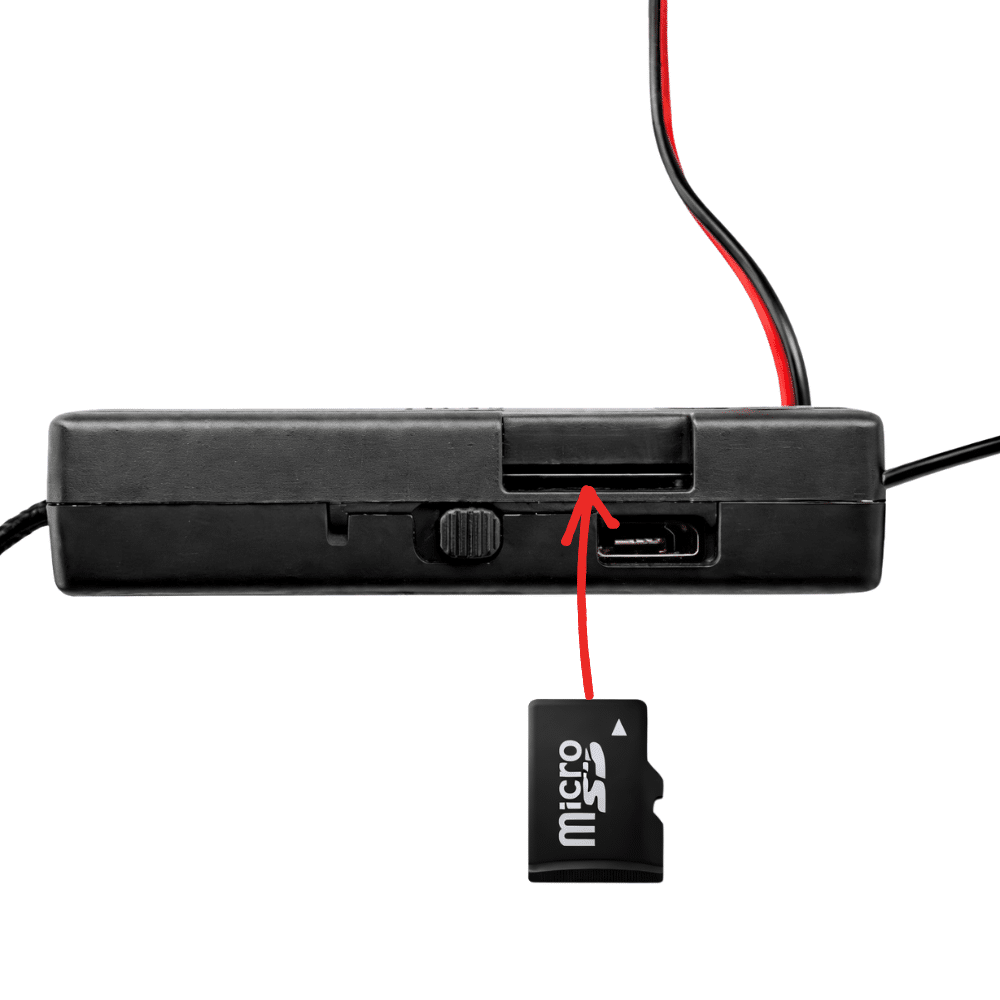

Paso 2 - Inserción de microSD
Si deseas almacenar grabaciones en local y no solo ver en directo, sigue estos pasos:
- Introduce una tarjeta microSD (hasta 128 GB) en la ranura lateral del módulo.
- Presiónala suavemente hasta escuchar el clic, lo que confirma que está correctamente colocada.
- Para asegurar la compatibilidad, se recomienda que la tarjeta esté formateada en FAT32 o exFAT.
Paso 3 - Instalación de la app
Para gestionar la cámara, es necesario utilizar la plataforma Tuya Smart:
- Descarga: Busca la app "Tuya Smart" en Google Play (Android) o en la App Store (iPhone) y descárgala en tu smartphone.
- Configuración inicial: Al abrirla, acepta todos los permisos requeridos para asegurar el correcto funcionamiento de las alertas y la conectividad.
- Acceso: Inicia sesión con tus credenciales o crea una cuenta nueva si es la primera vez que utilizas la aplicación.
Paso 4 - Encendido y Estado del Sistema
Una vez cargado y con la batería conectada, activa el dispositivo para iniciar la sincronización:

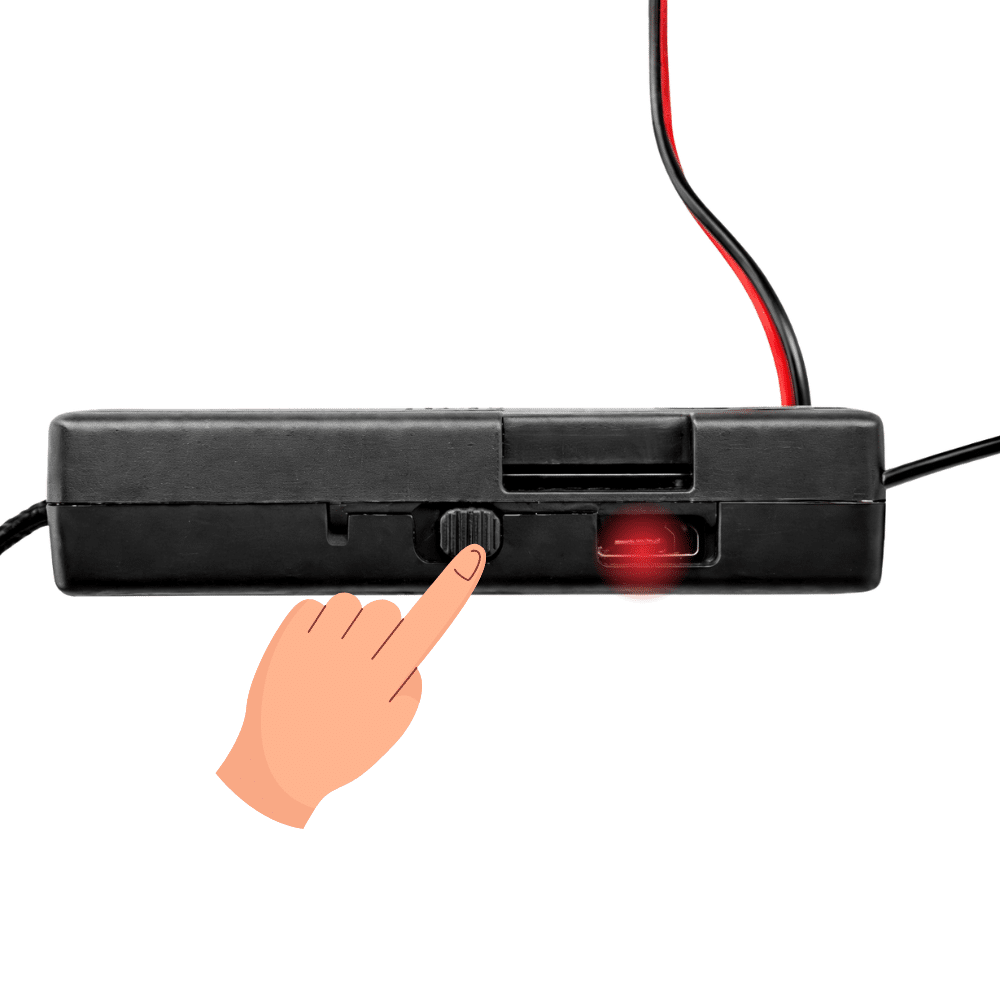

- Desliza el interruptor del módulo a la posición ON.
- Inicialmente verás una luz roja fija que indica que el sistema se está arrancando.

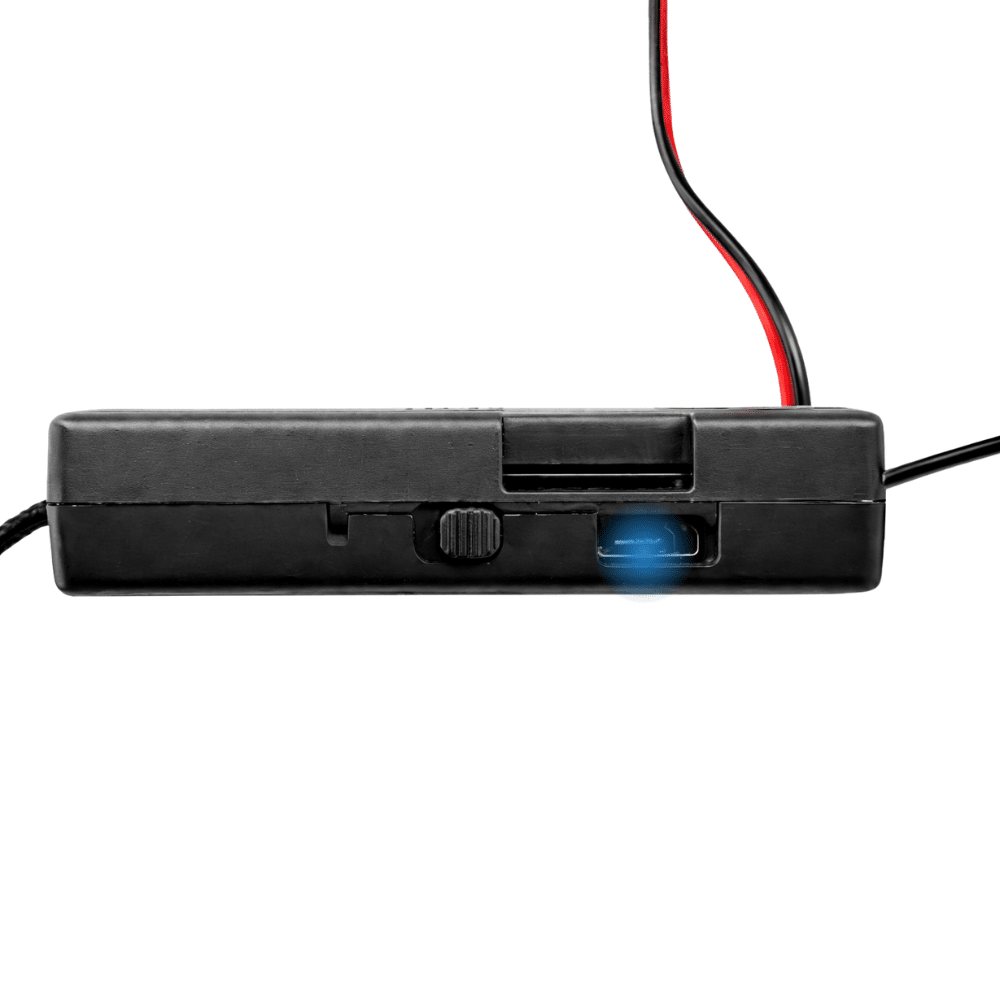

- Tras unos segundos, la luz roja desaparecerá y aparecerá una luz azul parpadeando rápidamente.
- Este parpadeo azul rápido es la señal de que la cámara está emitiendo su propia señal WiFi técnica y está lista para ser vinculada a la aplicación.
Paso 5 - Conexión Remota
Sigue estos pasos para vincular el módulo a tu red doméstica y permitir el acceso desde cualquier lugar:
- Añadir el Dispositivo

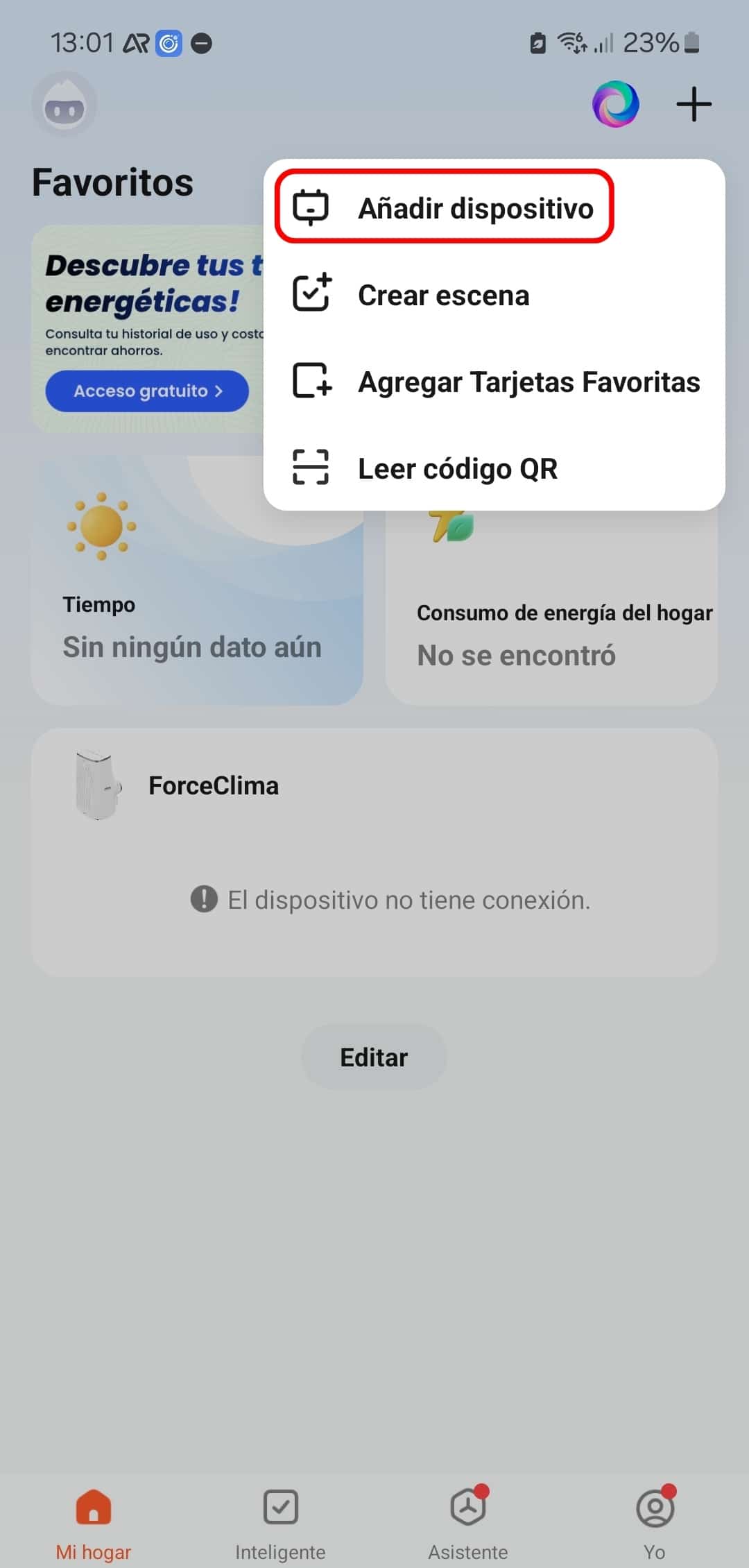

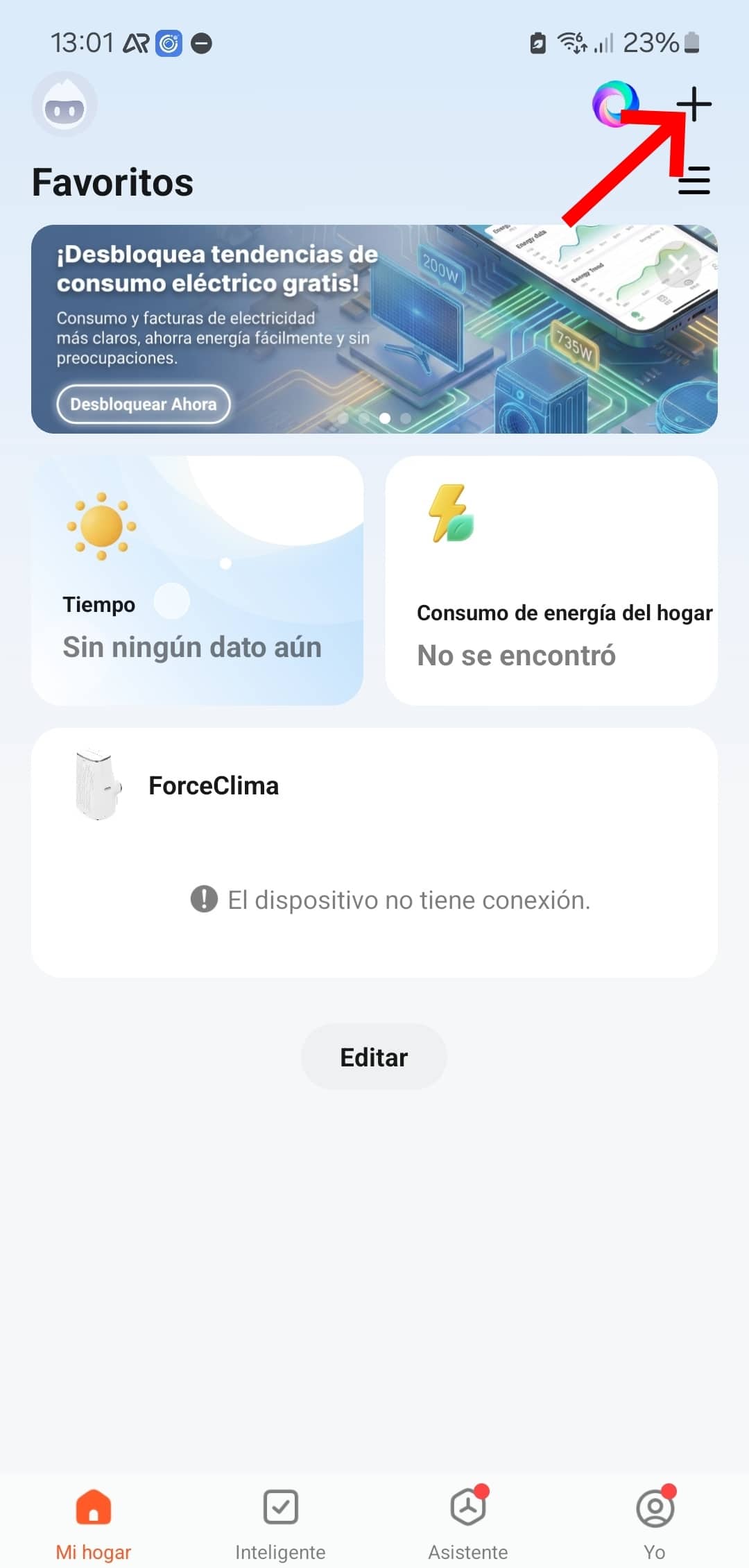

- En Tuya Smart, pulsa en “Añadir Dispositivo” o en el símbolo “+”.

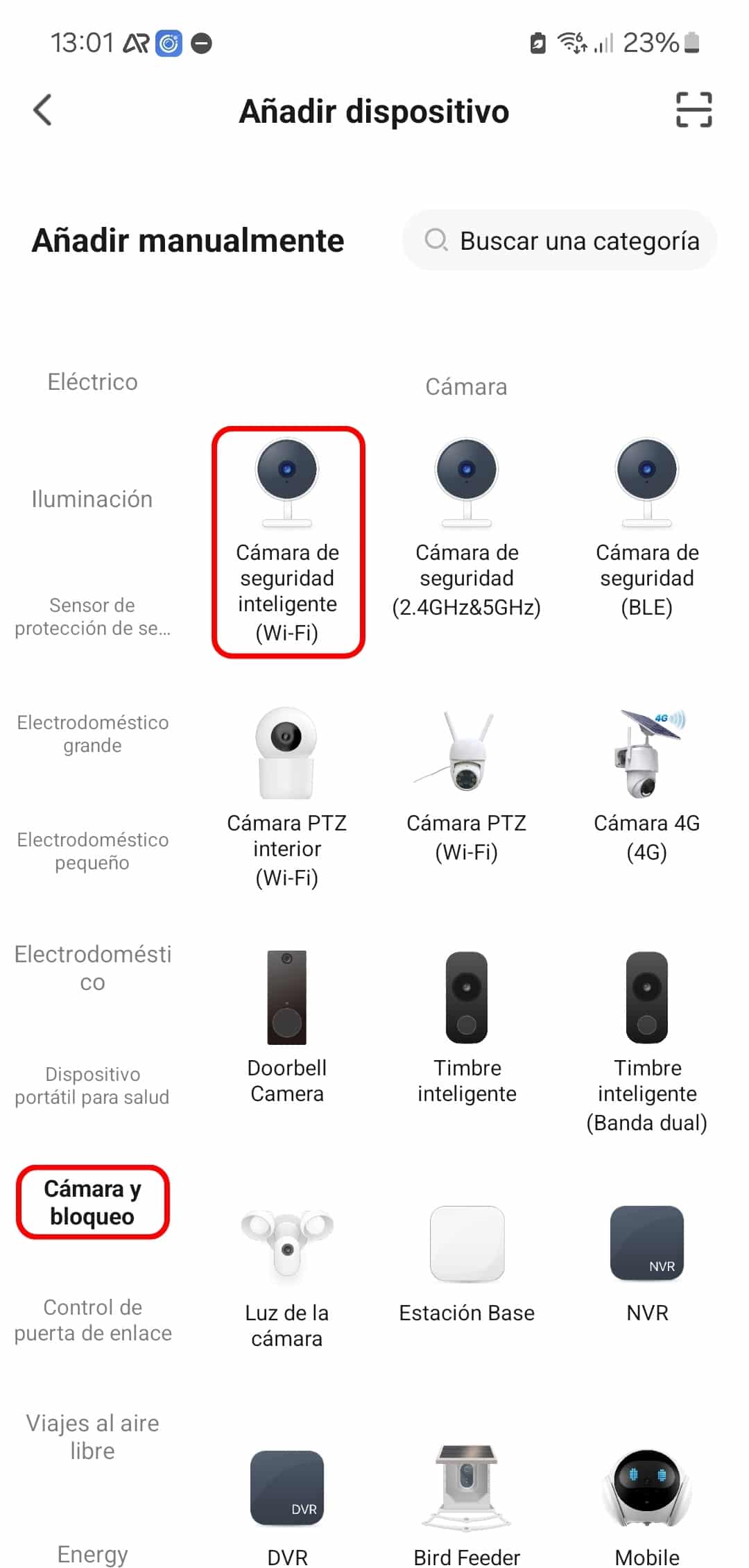

- En el menú lateral, busca la categoría “Cámara y bloqueo”.
- Selecciona “Cámara de seguridad inteligente (Wi-Fi)”.

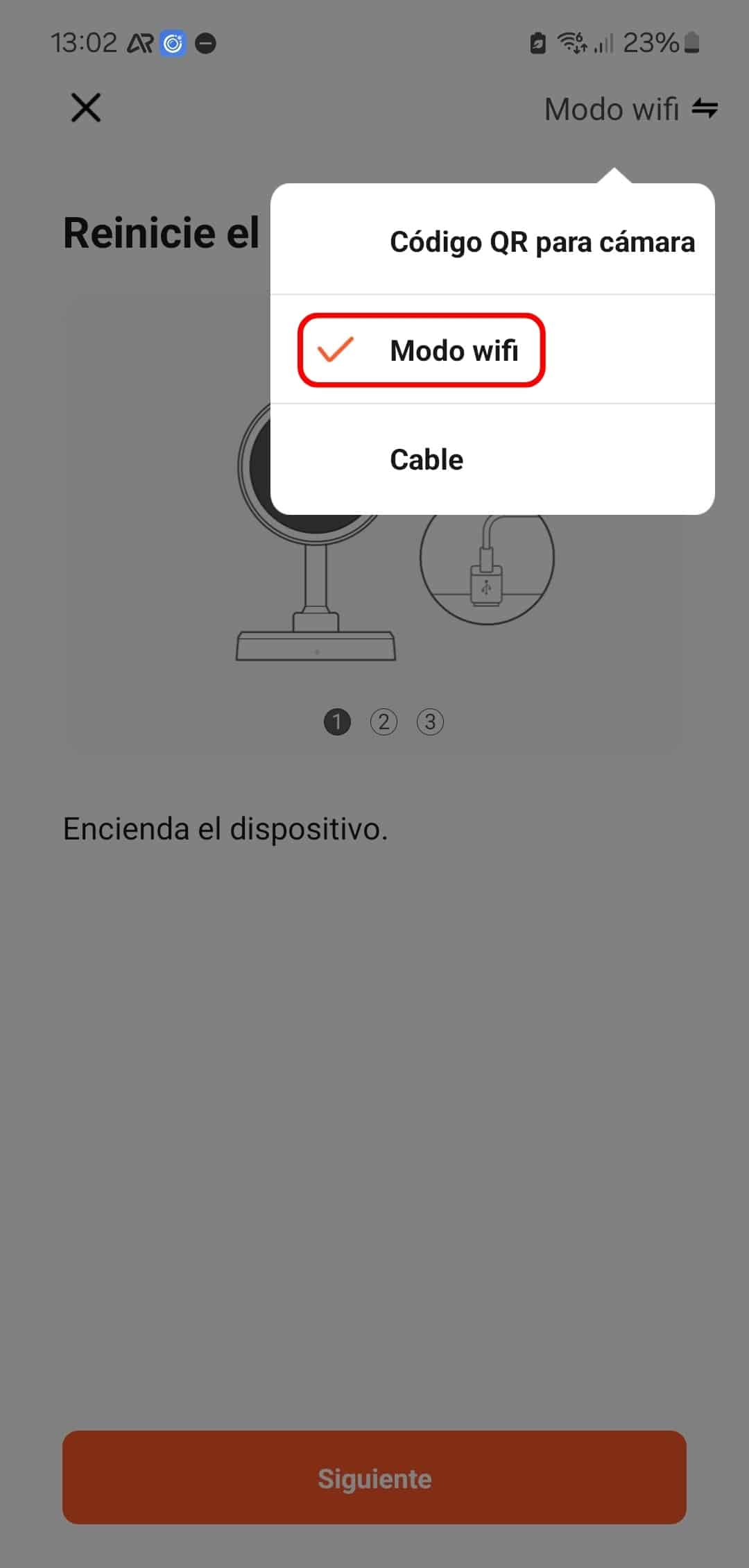

- Seleccionar el modo de configuración

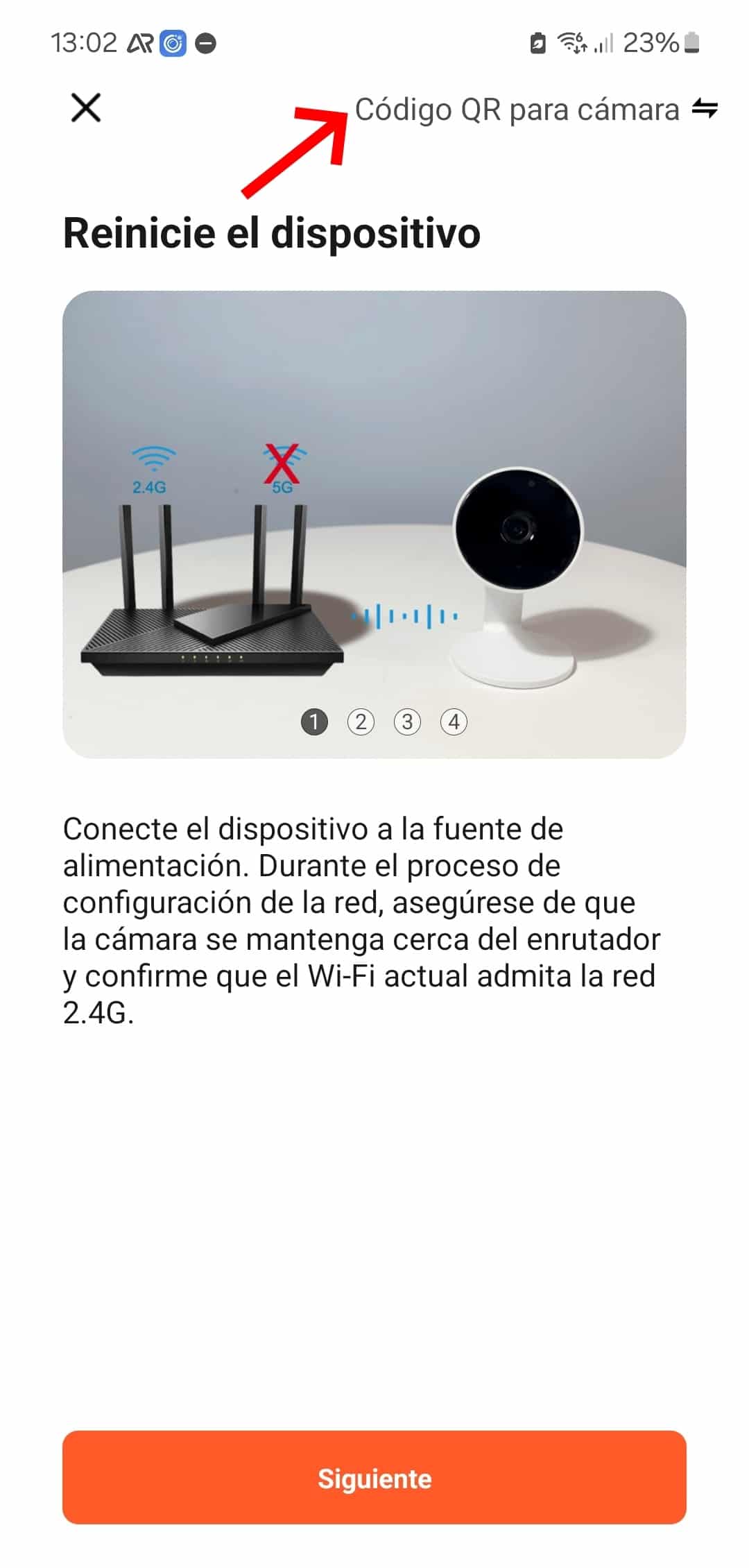

- En la esquina superior derecha, asegúrate de que esté seleccionado Modo WiFi.

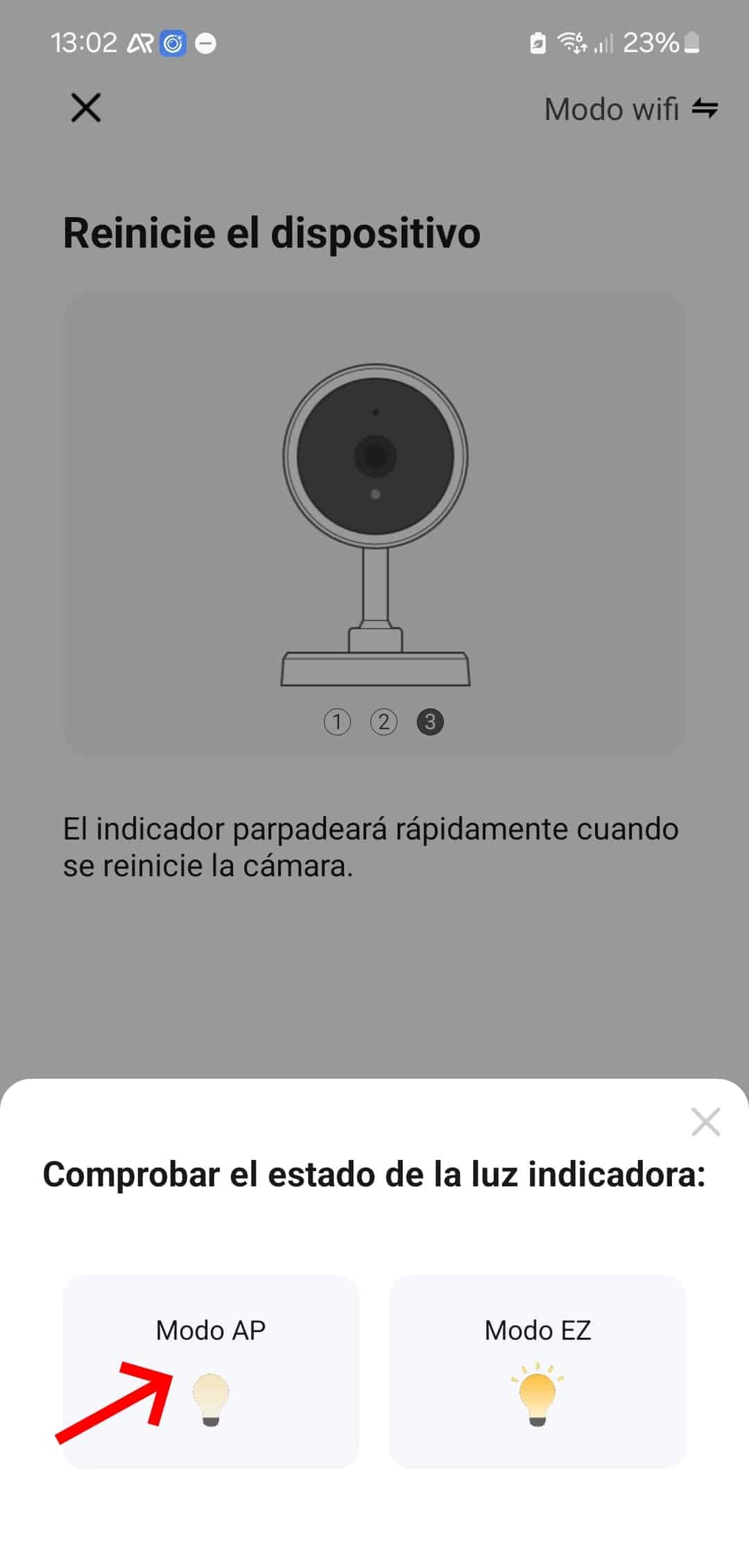

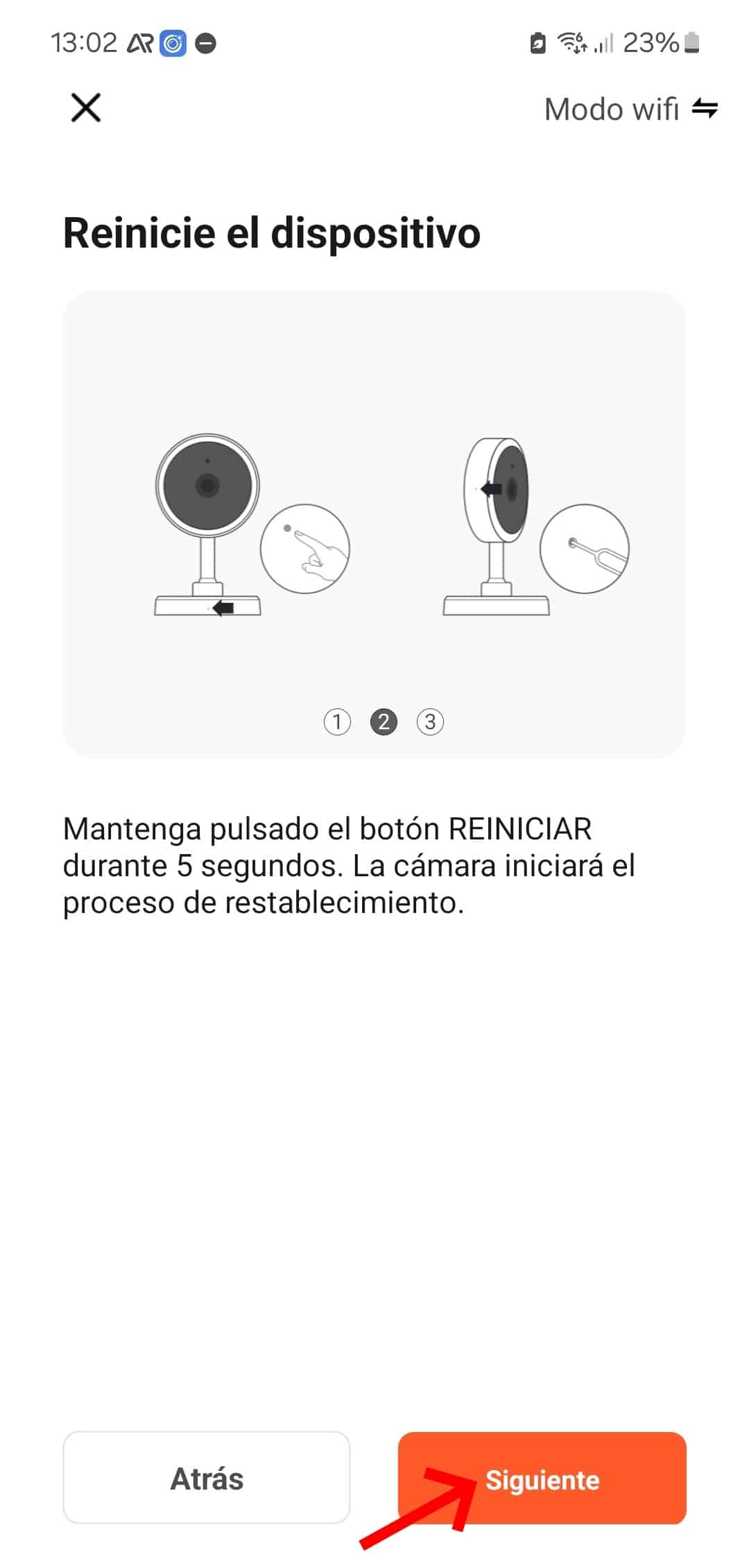

- Pulsa “Siguiente” hasta llegar a la pantalla de selector de modo y elige Modo AP.

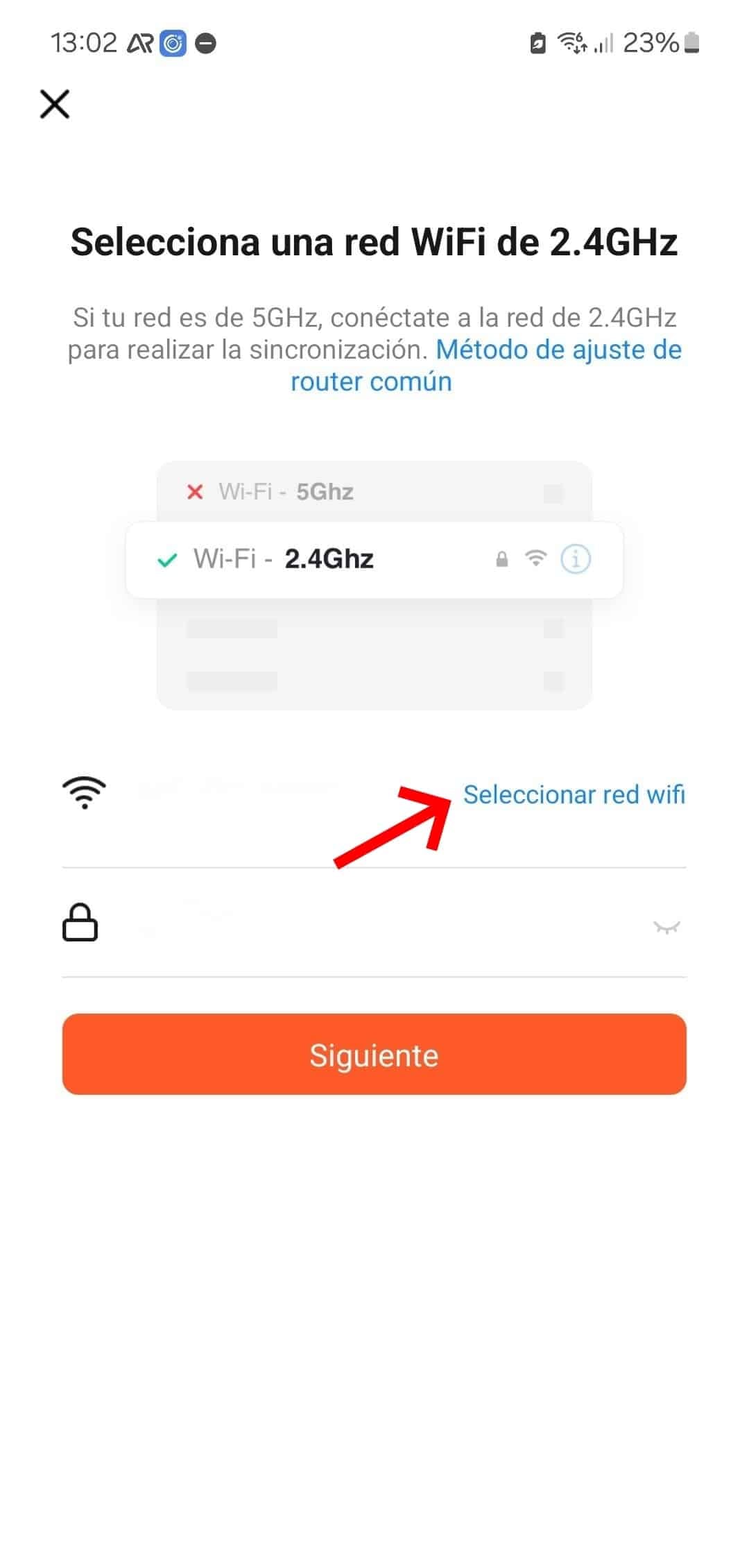

- Elegir la red WiFi de tu hogar
- Selecciona tu red WiFi doméstica (debe ser 2.4 GHz).
- Introduce la contraseña y pulsa “Next”.

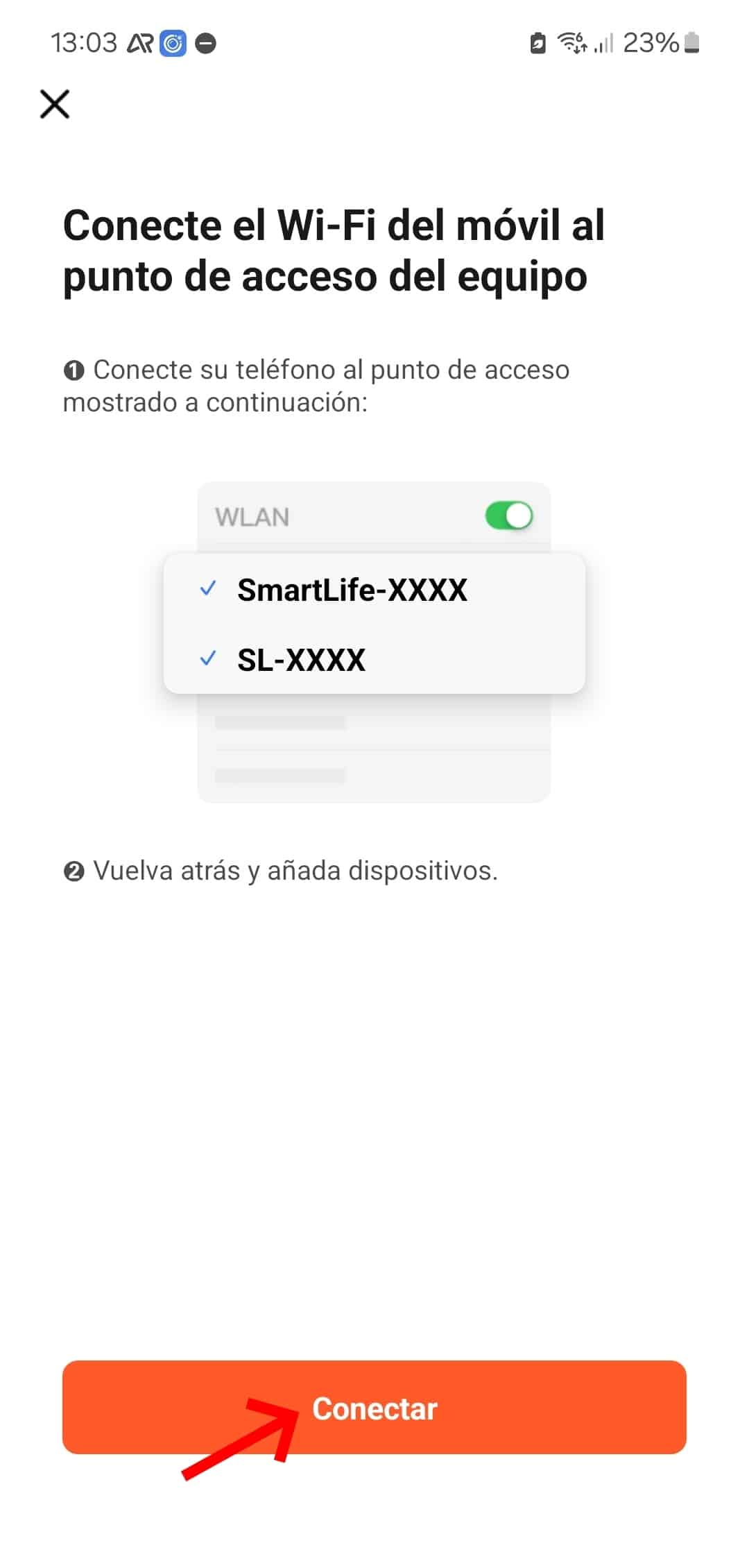

- Conexión a la red de la cámara
- La App te pedirá conectarte a la red propia de la cámara. Pulsa “Ir a conectar”.
- Se abrirán los ajustes WiFi de tu móvil: selecciona la red SmartLife-…

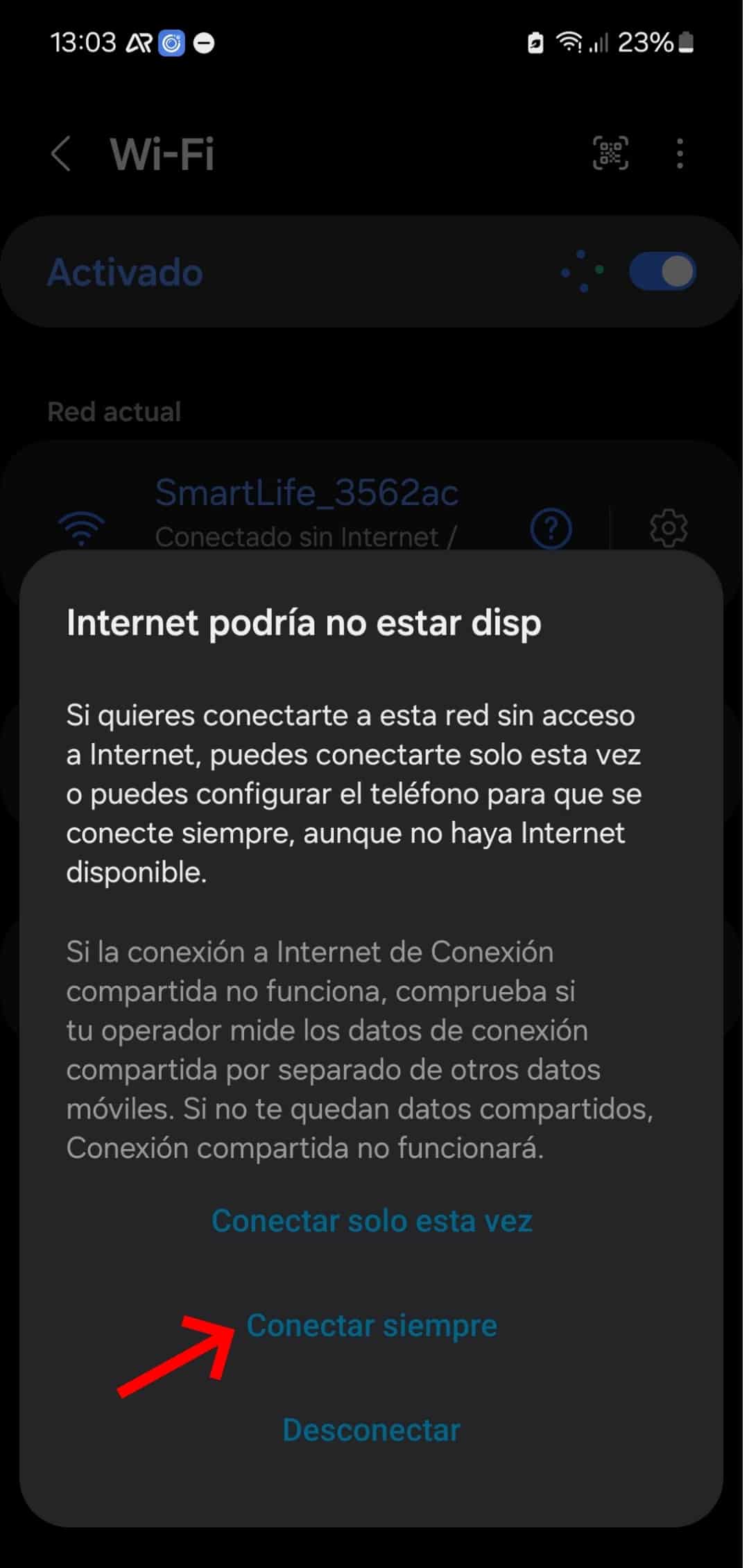

- Si aparece un aviso indicando que la red no tiene Internet, confirma que deseas mantener la conexión.

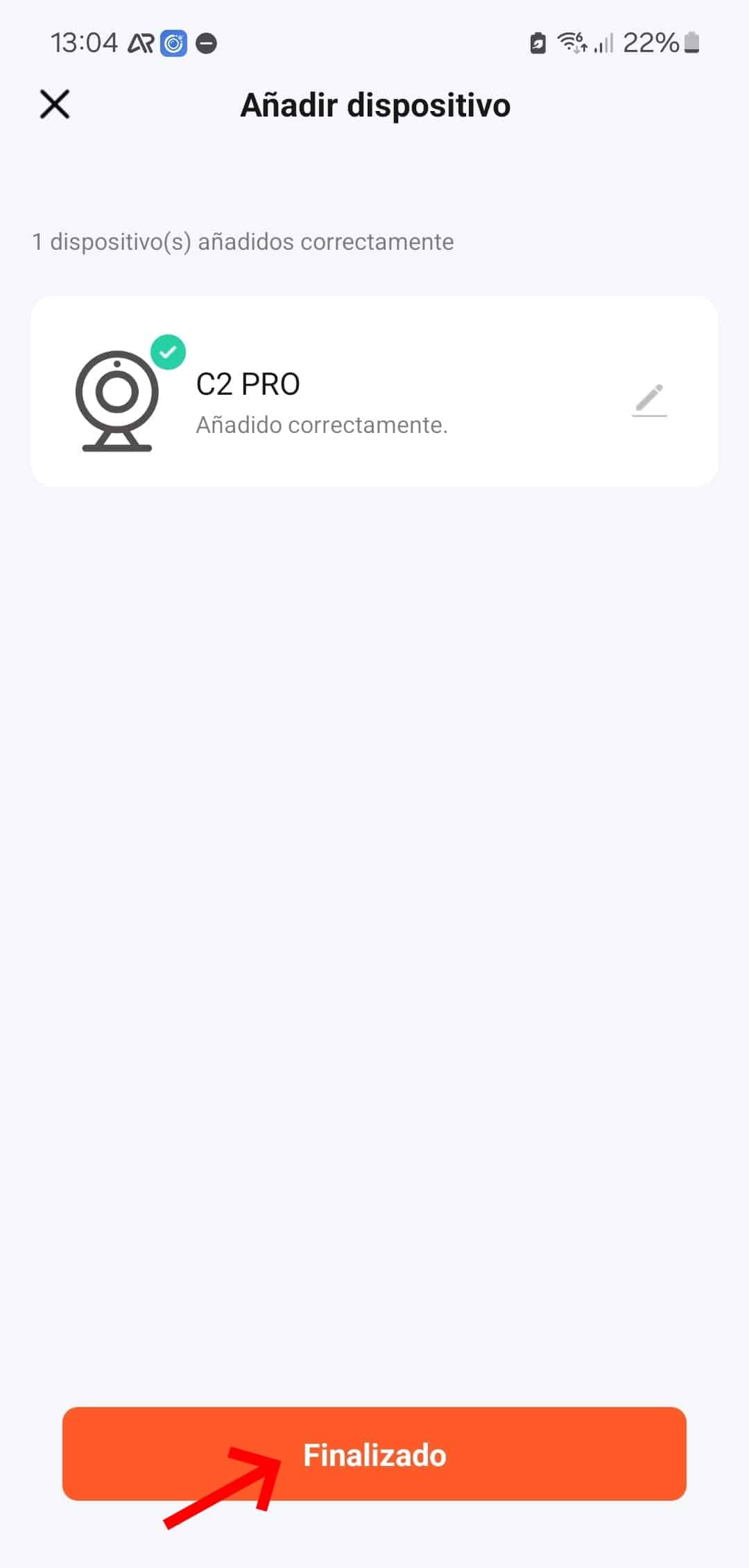

- Finalizar la configuración
- Regresa a la aplicación Tuya Smart y espera unos segundos mientras se vincula el módulo.
- Cuando la conexión sea exitosa, la luz azul quedará fija.

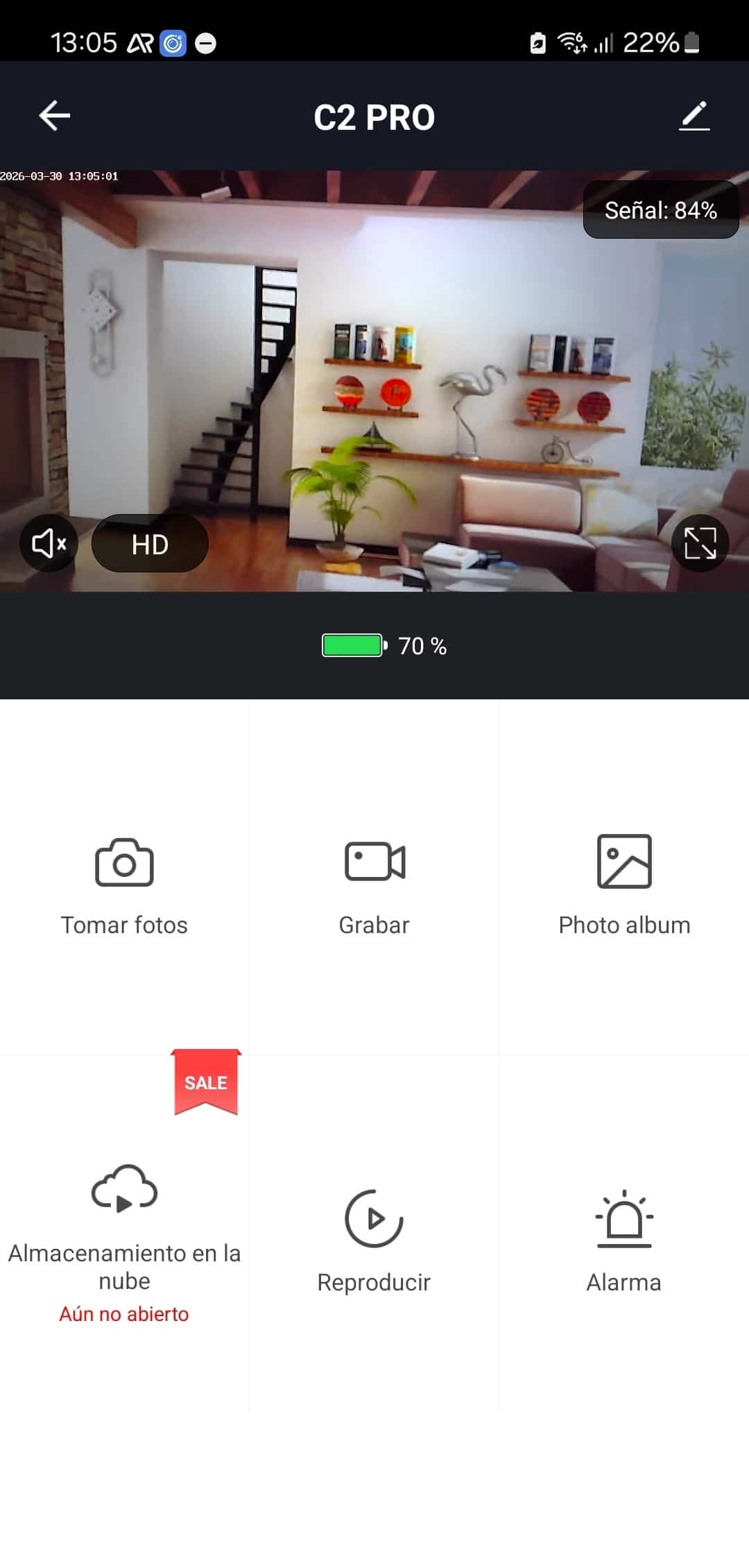

Paso 6 - Controles en App
Sigue estos pasos para vincular el módulo a tu red doméstica y permitir el acceso desde cualquier lugar:
- Añadir el Dispositivo
- En Tuya Smart, pulsa en “Añadir Dispositivo” o en el símbolo “+”.
- En el menú lateral, busca la categoría “Cámara y bloqueo”.
- Selecciona “Cámara de seguridad inteligente (Wi-Fi)”.
- Seleccionar el modo de configuración
- En la esquina superior derecha, asegúrate de que esté seleccionado Modo WiFi.
- Pulsa “Siguiente” hasta llegar a la pantalla de selector de modo y elige Modo AP.
- Elegir la red WiFi de tu hogar
- Selecciona tu red WiFi doméstica (debe ser 2.4 GHz).
- Introduce la contraseña y pulsa “Next”.
- Conexión a la red de la cámara
- La App te pedirá conectarte a la red propia de la cámara. Pulsa “Ir a conectar”.
- Se abrirán los ajustes WiFi de tu móvil: selecciona la red SmartLife-…
- Si aparece un aviso indicando que la red no tiene Internet, confirma que deseas mantener la conexión.
- Finalizar la configuración
- Regresa a la aplicación Tuya Smart y espera unos segundos mientras se vincula el módulo.
- Cuando la conexión sea exitosa, la luz azul quedará fija.
Paso 7 - Restablecer
Si tienes problemas durante la configuración, cambias de router o la cámara no emite su propia red WiFi:
- Con la cámara encendida, localiza el botón de Reset.
- Mantén presionado el botón con un clip durante 5 segundos.
- La cámara se apagará, se reiniciará automáticamente y volverá a los ajustes de fábrica.
- Una vez reiniciada, espera a que vuelva la luz azul parpadeando rápido antes de repetir el proceso de configuración.

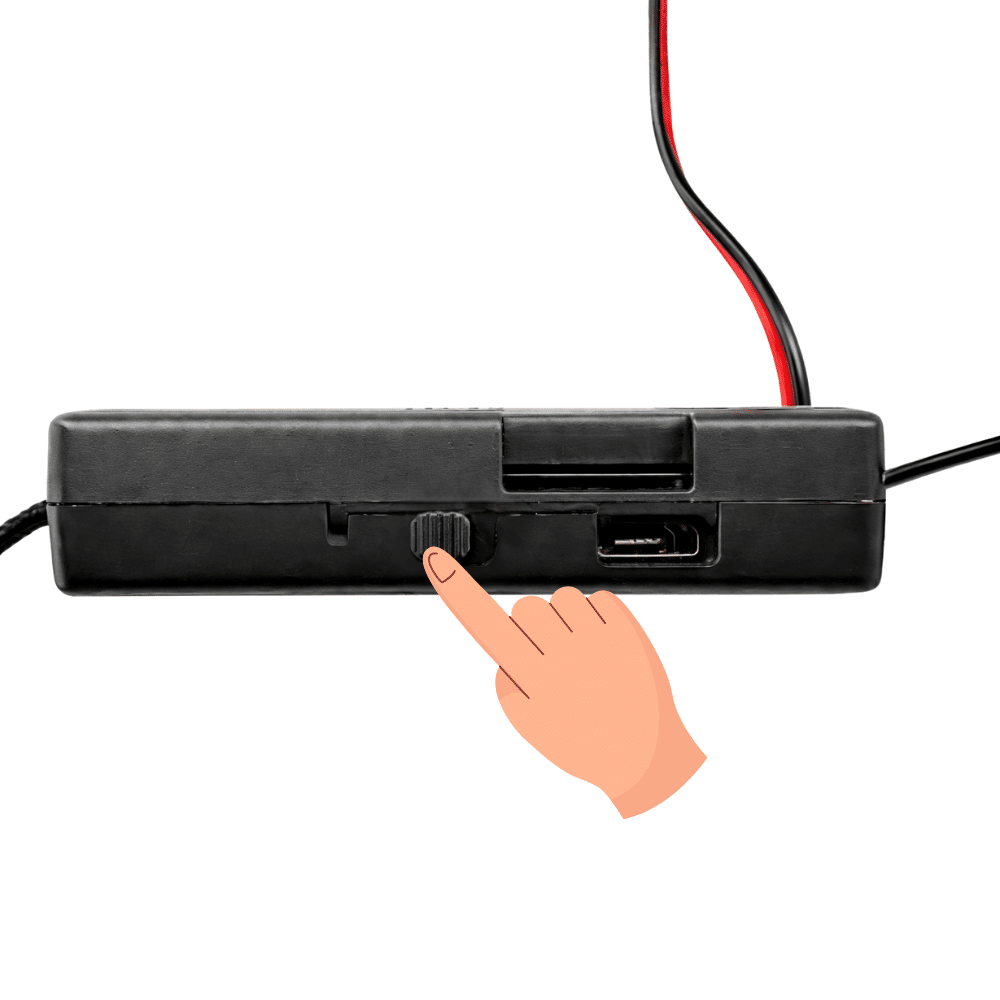

Paso 8 - Apagar
Cuando desees desactivar el dispositivo:
Desliza el interruptor principal a la posición OFF. Las luces se apagan por completo, indicando que el módulo ya no está operativo ni consumiendo batería.
¡Gracias por su compra!
Le agradecemos la confianza depositada en nuestros productos. Si experimenta cualquier inconveniente durante el uso, no dude en ponerse en contacto con nosotros. En la mayoría de los casos, las incidencias se deben a un uso incorrecto y no a un defecto de fabricación, por lo que estaremos encantados de ayudarle a resolverlo de forma rápida y eficaz.
Problemas Frecuentes
¿Por qué la cámara no se conecta al Wi-Fi?
- Compatibilidad de red: Verifica que estés usando una red de 2.4 GHz (la cámara no es compatible con redes 5G) y asegúrate de que la contraseña sea correcta.
- Nombre de la red: Comprueba que el nombre de tu red Wi-Fi solo contenga letras y números; los caracteres especiales pueden causar errores de conexión.
- Indicador de error (Modelo Gran Angular): Si tras realizar la configuración el LED azul continúa parpadeando rápido, indica que ha habido un error. En este caso, es necesario reiniciar (Reset) y volver a configurar.
- Fallo de emparejamiento: Si el proceso falla en cualquier modelo, prueba a realizar la vinculación mediante el Modo AP o reinicia la cámara para comenzar de nuevo.
¿Por qué se entrecorta el vídeo?
- La fluidez de la imagen depende de tu conexión. Ajusta la calidad del vídeo en la aplicación según la velocidad de tu red; si la transmisión presenta cortes, prueba a seleccionar una resolución más baja.
¿Por qué no se guardan los videos?
Para un funcionamiento correcto, asegúrate de utilizar siempre una tarjeta microSD Clase 10. Además, es fundamental formatearla desde la propia aplicación antes del primer uso para asegurar la compatibilidad del sistema de archivos.
Olvidé la contraseña, ¿cómo lo soluciono?
- Si no recuerdas tu clave de acceso, presiona el botón de reinicio durante 5 segundos para restaurar los valores de fábrica.
- En la app LookCam la contraseña por defecto es: 123456
Se recomienda cambiar la contraseña por defecto antes de empezar a utilizar la cámara.
¿Por qué la app no muestra los videos grabados?
- Lo más probable es que se deba a limitaciones de decodificación del móvil. Ajusta la calidad del vídeo desde la app.
Seguridad y Conformidad
A continuación se indica información importante del producto en relación con la seguridad y conformidad que garantizan un uso del producto adecuado y seguro.
ADVERTENCIA
No utilice ni guarde el producto cerca de otros equipos electrónicos porque el campo magnético de equipos eléctricos adyacentes dañará seriamente o podrá interferir con el producto. No utilice este producto si tiene problemas de audición, usa audífonos, marcapasos u otros dispositivos médicos electrónicos.
® PingaOculto.
Todos los derechos reservados.
Especificaciones del producto:
Nombre de modelo: Cámara Espía Wifi Módulo Full HD
Número de modelo: K5 / W2 / C10 Tuya 120º
Identificador del producto: 8401234567895 / 8419876543218 / 8421357924683
Clasificación Eléctrica: Batería de Litio 350 / 3000 / 2800 mAh
Temperatura de funcionamiento: 0 a 40ºC
Uso del Producto
No expongas tu dispositivo o adaptador a líquidos. Si tu dispositivo o adaptador se mojan, desenchufa con cuidado todos los cables sin mojarte las manos y espera a que el dispositivo y el adaptador se sequen completamente antes de volver a enchufarlos. No intentes secar tu dispositivo o adaptador con una fuente externa de calor, como un horno microondas o un secador. Si el dispositivo o el adaptador están dañados, deja de utilizarlos de inmediato. Utiliza solamente los accesorios suministrados para proporcionar alimentación a tu dispositivo. Para evitar el riesgo de descarga eléctrica, no toques el dispositivo ni los cables conectados al mismo durante una tormenta. Los cables y/o adaptadores solo se han diseñado para su uso en interiores.
Aviso legal
PINGOC NOW S.L. no se hace responsable del uso fraudulento o erróneo del producto debido a la falta de comprensión o lectura de la información de las instrucciones y precauciones. Este producto no es un juguete y no debe utilizarse de forma contraria a leyes aplicables vigentes. Si tienes alguna duda puedes contactar con nosotros.
Para clientes de la UE
Por la presente, PingaOculto, declara que el tipo de equipo radioeléctrico es conforme con la Directiva 2014/53/UE.
Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para utilizar el equipo. Este equipo ha sido probado y cumple los límites establecidos para los dispositivos digitales de Clase B, de conformidad con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial.
Conformidad FCC
Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no se garantiza que no se produzcan interferencias en una instalación concreta. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:
- Reoriente o cambie de lugar la antena receptora.
- Aumente la separación entre el equipo y el receptor.
- Conecte el equipo a una toma de corriente de un circuito distinto al que está conectado el receptor.
- Consulte al distribuidor o a un técnico de radio/TV con experiencia para obtener ayuda.
Este dispositivo cumple la parte 15 de las normas de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado. El dispositivo ha sido evaluado para cumplir el requisito general de exposición a RF. El dispositivo puede utilizarse en condiciones de exposición portátil sin restricciones.
Conformidad de la Exposición a Radiofrecuencia
Como medida de protección de la salud, este dispositivo cumple con los límites de exposición del público en general a campos electromagnéticos de acuerdo con la recomendación 1999/519/CE del consejo. Este dispositivo puede situarse en el cuerpo evitando un uso prolongado por más de 5 horas del mismo.
Como reciclar tu dispositivo de forma adecuada
La eliminación de ciertos dispositivos electrónicos está regulada en algunas zonas. Asegúrate de cumplir con las normas y leyes locales.
Información adicional sobre seguridad y conformidad
Para obtener información adicional sobre seguridad, reciclaje y conformidad u otras cuestiones importantes relacionadas con tu dispositivo no dudes en consultarnos mediante cualquiera de los medios de contactos disponibles. Medios de contacto con: Email [email protected], Llamada/WhatsApp +34 644 098 320.
Garantía Limitada
Todos los artículos oficiales de la marca PingaOculto tienen una garantía mínima de 2 años. Esta garantía podrá verse ampliada o reducida en función del país donde se produzca la venta, como ocurre por ley en España donde se amplía a 3 años tal y como establece el Decreto-ley 7/2021 con respecto a la Garantía en la Venta de Bienes de Consumo. Nos reservamos el derecho a negar la garantía de un producto si de comprueba un uso indebido o negligente por parte del cliente, similar a los reflejados en: https://www.pingaoculto.es/garantias-y-devoluciones/.
Si necesita contactarnos debido a un fallo puede hacerlo mediante email: [email protected] o mediante Llamada/WhatsApp: +34 644 098 320.
