📋 Instrucciones Pinganillo Nano V4
Índice
- 1 📋 Instrucciones Pinganillo Nano V4
- 1.1 ¿Qué es un Pinganillo Nano?
- 1.2 ¿Cómo Funciona el Pinganillo Nano?
- 1.3 ¿Es Seguro el Pinganillo Nano?
- 1.4 Características Técnicas
- 1.5 Contenido del Kit
- 1.6 Instrucciones
- 1.6.1 Paso 0 - Producto Original PingaOculto
- 1.6.2 Paso 1 - Piezas del Kit
- 1.6.3 Paso 2 - Encendido y Conexión Bluetooth
- 1.6.4 Paso 3 - Prueba Funcionamiento
- 1.6.5 Paso 4 - Introducción de Pinganillo Nano
- 1.6.6 Paso 5 - Colocación del Kit y Ajuste de Volumen
- 1.6.7 Paso 6 - Botones Multifunción, Micrófono y Volumen
- 1.6.8 Paso 7 - Extracción del Pinganillo, Batería y Lavado del Pinganillo
- 1.7 Problemas Frecuentes
- 1.7.1 1 - No aparece el dispositivo Bluetooth
- 1.7.2 2 - No funciona
- 1.7.3 3 - No oigo nada o muy bajo
- 1.7.4 4 - Solo oigo por un oído / pinganillo
- 1.7.5 5 - El botón no funciona o no funciona como debería
- 1.7.6 6 - El micrófono integrado no funciona
- 1.7.7 7 - No puedo extraer el pinganillo
- 1.7.8 8 - El Collar Inductor ha dejado de funcionar
- 1.7.9 9 - Baja Autonomía
- 1.8 Seguridad y Conformidad
¿Qué es un Pinganillo Nano?


¿Cómo Funciona el Pinganillo Nano?


¿Es Seguro el Pinganillo Nano?
Características Técnicas
- Tamaño de solo 3mm
- Batería Integrada
- Funcionamiento por Inducción Electromagnética
- Conexión Bluetooth 4.0
- Autonomía de 4 horas
Contenido del Kit


1 – Imán Extractor
2 – Barra Extractora
3 – Pinganillos Nano (2 unidades imantadas)
4 – Collar Inductor Nano V4
5 – Cable de Carga USB
6 – Cargador EU
Instrucciones
Paso 0 - Producto Original PingaOculto


Verifique que es un producto original de PingaOculto comprobando que la marca que aparece en las tarjetas incluidas con el producto es la misma que la de la imagen.
Si tiene dudas sobre si el producto es original, puede contactarnos adjuntando una imagen y lo verificaremos. Contáctenos mediante: WhatsApp +34 644 098 320 o Email.
Paso 1 - Piezas del Kit




Barra Extractora, Imán Extractor y Pinganillos
Los pinganillos (en la imagen indicados por el número 3) son las dos piezas más pequeñas y deben separarse con la uña. Puedes encontrarlos en el Kit en una bolsa. También se incluyen la barra extractora (2 en la imagen) y el imán extractor (1 en la imagen).
Paso 2 - Encendido y Conexión Bluetooth


Para poner el dispositivo Nano V4 en modo emparejamiento debe de mantener el botón A en el encendido hasta que las luces parpadeen rápidamente en rojo y azul. (
Para encender el Nano V4 sin modo emparejamiento mantenga pulsado hasta que se encienda la primera luz azul en el dispositivo.
Para apagar el Nano V4 mantenga pulsado el botón A hasta que se encienda la luz roja.
Paso 3 - Prueba Funcionamiento




Coloque juntos el Imán extractor y los dos pinganillos y sitúelos en contacto con el collar inductor, que debe estar enrollado como en la imagen. El imán extractor al estar también hecho de un material piezoeléctrico reacciona a las ondas inductivas al igual que los pinganillos, vibrando y provocando el sonido, por ello lo usaremos junto con los pinganillos para realizar la prueba.
Reproduzca una canción en su móvil y, mientras se reproduce, suba el volumen al máximo desde su móvil. Acerque el oído al imán extractor y a los pinganillos que se encuentran en contacto con el collar inductor y compruebe si se escucha o vibra.
Si vibran y/o se escucha el kit está funcionando correctamente.
Paso 4 - Introducción de Pinganillo Nano

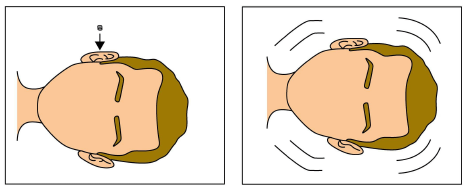

Introduzca primero un pinganillo (solo uno de los dos que aparecen en la imagen indicados por un 3) en el oído izquierdo (oímos mejor por el oído izquierdo que por el derecho) mediante el siguiente procedimiento:
- Gire la cabeza 90º para que el oído izquierdo donde vamos a introducir el pinganillo quede orientado hacia arriba.
- A continuación, deje caer el pinganillo en el interior de su oído (nunca debe de intentar introducir el pinganillo con un bastoncillo o similar, ya que no quedara correctamente introducido).
- Manteniendo la misma posición con la cabeza girada, agite la cabeza y realice movimientos circulares hasta que note la sensación de una gota de agua cayendo en el oído y/o el oído taponado.
Paso 5 - Colocación del Kit y Ajuste de Volumen




Cuando el pinganillo haya quedado correctamente introducido en el oído izquierdo, coloque el Kit tal y como aparece en la imagen, recordando que el collar inductor siempre debe de estar en el cuello bajo la ropa para que el pinganillo reciba el sonido.
Reproduce la canción, grabación o llamada telefónica subiendo al máximo el volumen en tu móvil para comprobar si es suficiente con el volumen que proporciona un pinganillo (suficiente en la mayoría de casos si hemos introducido correctamente el pinganillo, si el volumen es máximo, el collar tiene suficiente carga y está situado en el cuello).
Si oye muy bajo, introduzca también el otro pinganillo en el oído derecho o pruebe a subir el volumen del collar inductor Nano V4 (volumen diferente al del móvil).
Para subir el volumen del collar inductor (volumen diferente al del móvil) mantenga pulsado el botón + del Nano V4 mientras el pinganillo está en el oído izquierdo y el collar inductor en el cuello. Cuando oiga un pitido significa que el volumen está al máximo* en el collar.
(Se recomienda un solo pinganillo en el oído izquierdo, ya que al intentar introducir uno en cada oído se descolocara el primero al introducir el segundo). (Es MUY probable que si no oímos bien con un pinganillo en el oído izquierdo sea porque no hemos introducido correctamente el pinganillo, el volumen no es el máximo en el móvil, el collar inductor no tiene suficiente carga o no está en el cuello).
*
Paso 6 - Botones Multifunción, Micrófono y Volumen






Puede usar este dispositivo mediante llamada telefónica o con grabaciones. El micrófono integrado se encuentra en la parte superior del Nano V4.

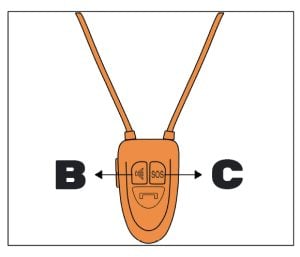

- El botón B silencia tanto el pinganillo como el micrófono.
- El botón C debe pulsarse durante un mínimo de 2 segundos para enviar una serie de pitidos mientras estamos en una llamada.

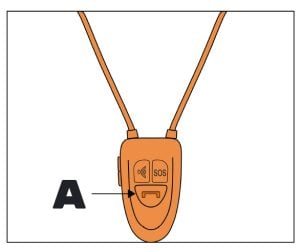

El botón A realiza las siguientes funciones:
- 1 Clic: Responder/Colgar llamada o Pausar/Reproducir grabaciones.
- 2 Clics: Llama a la última persona en registro de llamadas del móvil conectado.
Los botones de volumen del Nano V4 tienen varias funciones:
- 1 Clic Botón + : Siguiente grabación.
- 1 Clic Botón – : Anterior grabación.
- Mantener Botón + : Aumentar el volumen del Nano V4.
- Mantener Botón – : Disminuir el volumen del Nano V4.
⚠🔋❗Este dispositivo tiene dos volúmenes, el de su móvil y el del Nano V4. Para aumentar la autonomía se recomienda NO poner al máximo el volumen en el Nano V4. El volumen óptimo es 50-70% en el collar inductor Nano V4 y 100% en el móvil.
Paso 7 - Extracción del Pinganillo, Batería y Lavado del Pinganillo


La autonomía del dispositivo Nano V4 es de aproximadamente 4 horas.
Para cargarlo conéctelo a la corriente con el cable y enchufe de carga del Kit (el conector no queda completamente insertado en el puerto del Nano V4). Se encenderá una luz roja al conectarlo. El tiempo estimado de carga es de 1 hora. El dispositivo está totalmente cargado cuando la luz roja cambie por una luz azul.

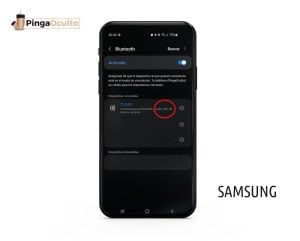

El porcentaje de batería del collar inductor puede ser consultado cuando lo conectamos al móvil por bluetooth. Dependiendo del móvil aparecerá en la esquina superior derecha de la pantalla o en Ajustes>Bluetooth.






Extraiga el pinganillo acercando la barra extractora (indicada en la imagen con un 2) con el imán extractor (indicado con un 1) en su base al oído como puede ver en la primera imagen.
Otro método de extracción MUY efectivo es sujetar con un dedo el imán extractor en el interior del oído y agitar la cabeza mientras la mantiene girada como en la segunda imagen. Puede costar extraerlo las primeras veces, pero tras varios intentos lo logrará.
También es posible que el pinganillo ya se haya extraído y haya caído al suelo, compruebe si sigue dentro de su oído conectando el Kit y comprobando si escucha al reproducir una canción al máximo volumen.
Se recomienda limpiar con agua o alcohol el pinganillo, el imán extractor y la barra extractora antes y después de cada uso para una mejor higiene.
Por último, recuerde apagar el collar inductor para evitar que se descargue manteniendo pulsado el botón A hasta que aparezca una luz roja.
Puede consultar el VideoTutorial junto con las instrucciones para comprender mejor el funcionamiento del pinganillo:
Problemas Frecuentes
Los pinganillos pueden resultar productos complejos a la hora de ponerlos en funcionamiento. Revisa a continuación los problemas frecuentes del pinganillo nano v4 y su solución.
1 - No aparece el dispositivo Bluetooth


Si no aparece el dispositivo bluetooth con nombre TLOOP en su móvil se debe a que no se está encendiendo correctamente el collar inductor Nano V4.
Mantenga pulsado el botón A, con el icono de un teléfono y NO LO SUELTE hasta que las luces parpadeen de color Rojo y Azul. Si lo suelta antes (cuando aparezcan las primeras luces azules) no se pondrá en modo emparejamiento y no aparecerá en bluetooth en su móvil.
Cuando parpadeen las luces de color rojo y azul, busque el dispositivo bluetooth: “TLOOP”. Si sigue sin aparecer, pruebe a apagar/encender el bluetooth de su móvil, cargar el collar inductor y compruebe nuevamente que las luces parpadeen de color rojo Y azul.
2 - No funciona
Los pinganillos nano funcionan debido al material del que están hechos, un material piezoeléctrico, y no debido a ningún sistema electrónico interno en los pinganillos. Por este motivo es imposible que los pinganillos nano no funcionen y el problema será el collar inductor o el móvil. Siga los pasos y pruebas indicados en la siguiente sección.
3 - No oigo nada o muy bajo




Barra Extractora, Imán Extractor y Pinganillos
Compruebe que haya separado los pinganillos (indicados en la imagen con el número 3), que son las dos piezas más pequeñas. Puedes encontrarlos en una bolsa de accesorios en el kit.


Compruebe que el Collar Inductor Nano V4 esté conectado a tu móvil por Bluetooth. Para poner el dispositivo Nano V4 en modo emparejamiento debe de mantener el botón A en el encendido hasta que las luces parpadeen rápidamente en rojo/azul. (No suelte el botón antes o el dispositivo no se pondrá en modo emparejamiento). Conecte su Móvil activando el Bluetooth y busque el dispositivo “T-LOOP”. Una vez conecte su Móvil por primera vez quedará vinculado al dispositivo y se conectará de forma automática siempre y cuando este encendido el Bluetooth en su móvil.




Coloque juntos el Imán extractor y los dos pinganillos y sitúelos en contacto con el collar inductor, que debe estar enrollado como en la imagen. El imán extractor al estar también hecho de un material piezoeléctrico reacciona a las ondas inductivas al igual que los pinganillos, vibrando y provocando el sonido, por ello lo usaremos junto con los pinganillos para realizar la prueba.
Reproduzca una canción en su móvil y, mientras se reproduce, suba el volumen al máximo desde su móvil. Acerque el oído al imán extractor y a los pinganillos que se encuentran en contacto con el collar inductor y compruebe si se escucha o vibra.
Si vibran y/o se escucha el kit está funcionando correctamente.
Si en el anterior paso al realizar la prueba ha notado como el imán extractor junto a los pinganillos vibran o suenan, el kit está funcionando correctamente y el problema es:
- El collar inductor no tiene carga o tiene poca carga.
- El collar inductor no estaba en el cuello mientras se probaba con el pinganillo en el oído.
- El volumen del collar inductor es bajo (volumen diferente al del móvil).
- El volumen en su móvil no era máximo.
- El pinganillo no ha quedado correctamente introducido. (La opción MÁS probable). Siga de nuevo los pasos de introducción del pinganillo:






Introduzca primero un pinganillo (solo uno de los dos que aparecen en la imagen indicados por un 3) en el oído izquierdo (oímos mejor por el oído izquierdo que por el derecho) mediante el siguiente procedimiento:
- Gire la cabeza 90º para que el oído izquierdo donde vamos a introducir el pinganillo quede orientado hacia arriba.
- A continuación, deje caer el pinganillo en el interior de su oído (nunca debe de intentar introducir el pinganillo con un bastoncillo o similar, ya que no quedara correctamente introducido).
- Manteniendo la misma posición con la cabeza girada, agite la cabeza y realice movimientos circulares hasta que note la sensación de una gota de agua cayendo en el oído y/o el oído taponado.




Cuando el pinganillo haya quedado correctamente introducido en el oído izquierdo, coloque el Kit tal y como aparece en la imagen, recordando que el collar inductor siempre debe de estar en el cuello bajo la ropa para que el pinganillo reciba el sonido.
Reproduce la canción, grabación o llamada telefónica subiendo al máximo el volumen en tu móvil para comprobar si es suficiente con el volumen que proporciona un pinganillo (suficiente en la mayoría de casos si hemos introducido correctamente el pinganillo, si el volumen es máximo, el collar tiene suficiente carga y está situado en el cuello).
Si oye muy bajo, introduzca también el otro pinganillo en el oído derecho o pruebe a subir el volumen del collar inductor Nano V4 (volumen diferente al del móvil).
Para subir el volumen del collar inductor (volumen diferente al del móvil) mantenga pulsado el botón + del Nano V4 mientras el pinganillo está en el oído izquierdo y el collar inductor en el cuello. Cuando oiga un pitido significa que el volumen está al máximo* en el collar.
(Se recomienda un solo pinganillo en el oído izquierdo, ya que al intentar introducir uno en cada oído se descolocara el primero al introducir el segundo). (Es MUY probable que si no oímos bien con un pinganillo en el oído izquierdo sea porque no hemos introducido correctamente el pinganillo, el volumen no es el máximo en el móvil, el collar inductor no tiene suficiente carga o no está en el cuello).
*
4 - Solo oigo por un oído / pinganillo




Si un pinganillo funciona, el otro también funciona. Esto se debe a que los pinganillos funcionan debido al material del que están hechos, un material piezoeléctrico, y no debido a ningún sistema electrónico interno en los pinganillos. El material reacciona a las ondas inductivas del collar inductor vibrando y provocando sonido.
Lo más probable es que el pinganillo no haya quedado correctamente introducido en el oído, o que oigamos más por uno que por otro (normalmente oímos más por el oído izquierdo que por el derecho).
Si el volumen obtenido por el pinganillo en un oído es suficiente, se recomienda usarlo con un solo pinganillo y guardar el otro de repuesto.
5 - El botón no funciona o no funciona como debería






Aunque no suele ser habitual, es posible que alguna función no sea compatible con su móvil. Recomendamos probar con otro móvil o aplicación de reproducción.
Puede usar este dispositivo mediante llamada telefónica o con grabaciones. El micrófono integrado se encuentra en la parte superior del Nano V4.
- El botón B silencia tanto el pinganillo como el micrófono.
- El botón C debe pulsarse durante un mínimo de 2 segundos para enviar una serie de pitidos mientras estamos en una llamada.
El botón A realiza las siguientes funciones:
- 1 Clic: Responder/Colgar llamada o Pausar/Reproducir grabaciones.
- 2 Clics: Llama a la última persona en registro de llamadas del móvil conectado.
Los botones de volumen del Nano V4 tienen varias funciones:
- 1 Clic Botón + : Siguiente grabación.
- 1 Clic Botón – : Anterior grabación.
- Mantener Botón + : Aumentar el volumen del Nano V4.
- Mantener Botón – : Disminuir el volumen del Nano V4.
⚠🔋❗Este dispositivo tiene dos volúmenes, el de su móvil y el del Nano V4. Para aumentar la autonomía se recomienda NO poner al máximo el volumen en el Nano V4. El volumen óptimo es 50-70% en el collar inductor Nano V4 y 100% en el móvil.
6 - El micrófono integrado no funciona
7 - No puedo extraer el pinganillo






Es posible que tenga que intentarlo varias veces hasta lograr su extracción
Extraiga el pinganillo acercando la barra extractora (indicada en la imagen con un 2) con el imán extractor (indicado con un 1) en su base al oído como puede ver en la imagen.
Otro método de extracción MUY efectivo es sujetar con un dedo el imán extractor en el interior del oído y agitar la cabeza mientras la mantiene girada como en la segunda imagen. Puede costar extraerlo las primeras veces, pero tras varios intentos lo logrará.
También es posible que el pinganillo ya se haya extraído y haya caído al suelo, compruebe si sigue dentro de su oído conectando el Kit y comprobando si escucha al reproducir una canción al máximo volumen.
⚠ Si no logra extraerlo contáctenos para ayudarle: WhatsApp +34 644 098 320 o Email.
8 - El Collar Inductor ha dejado de funcionar




Lo más probable es que se haya quedado encendido y se haya agotado la batería. Realice una carga completa. También es posible que el volumen se haya bajado, debe de subirlo manteniendo pulsado el botón + del Nano V4 mientras este encendido y conectado a su móvil.
Si ya ha comprobado que tiene carga y que el volumen de su móvil y del Nano V4 sea máximo siga los pasos indicados en la sección 3 -No oigo nada o muy bajo de problemas frecuentes.
9 - Baja Autonomía


🔋❗ El volumen al máximo en el collar inductor reduce drásticamente la autonomía. Debe de ajustar el volumen al máximo en el móvil y al mínimo audible (normalmente un 50-70%) en el collar inductor (puede disminuir el volumen manteniendo pulsado el botón – de volumen y aumentarlo manteniendo pulsado el botón +).
Puede consultar el VideoTutorial junto con las instrucciones para comprender mejor el funcionamiento del pinganillo:
Seguridad y Conformidad
A continuación se indica la información importante del producto en relación con la seguridad y conformidad que garantizan un uso del producto adecuado y de forma segura:
⚠ ADVERTENCIA: No utilice ni guarde el producto cerca de otros equipos electrónicos porque el campo magnético de equipos eléctricos adyacentes dañará seriamente o podrá interferir con el producto. Tampoco utilice este producto si tiene problemas de audición que pueden verse afectados, si usa audífonos o si está utilizando un marcapasos o cualquier dispositivo médico electrónico.


® PingaOculto. Todos los derechos reservados.
Especificaciones del producto:
Nombre de modelo: Nano V4
Número de modelo: N-09
Identificador del producto: B085CG7286
Batería del producto: Integrada de tipo Ión-Litio con 500 mAh de capacidad
Clasificación Eléctrica: Alimentación: 100-240V 50/60Hz 0.15A
Temperatura de funcionamiento: 0 a 35ºC
Uso del Producto: No expongas tu dispositivo o adaptador a líquidos. Si tu dispositivo o adaptador se mojan, desenchufa con cuidado todos los cables sin mojarte las manos y espera a que el dispositivo y el adaptador se sequen completamente antes de volver a enchufarlos. No intentes secar tu dispositivo o adaptador con una fuente externa de calor, como un horno microondas o un secador. Si el dispositivo o el adaptador están dañados, deja de utilizarlos de inmediato. Utiliza solamente los accesorios suministrados para proporcionar alimentación a tu dispositivo. Para evitar el riesgo de descarga eléctrica, no toques el dispositivo ni los cables conectados al mismo durante una tormenta. Los cables y/o adaptadores solo se han diseñado para su uso en interiores.
Aviso legal: PingOc Now S.L. no se hace responsable del uso fraudulento o erróneo del producto debido a la falta de comprensión o lectura de la información de las instrucciones y precauciones. Este producto no es un juguete y no debe utilizarse de forma contraria a leyes aplicables vigentes. Si tienes alguna duda puedes contactar con nosotros antes de su utilizar el producto.
Para clientes de la UE: Por la presente, PingaOculto, declara que el tipo de equipo radioeléctrico es conforme con la Directiva 2014/53/UE.
Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para utilizar el equipo. Este equipo ha sido probado y cumple los límites establecidos para los dispositivos digitales de Clase B, de conformidad con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial.
Conformidad FCC: Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no se garantiza que no se produzcan interferencias en una instalación concreta. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:
- Reoriente o cambie de lugar la antena receptora.
- Aumente la separación entre el equipo y el receptor.
- Conecte el equipo a una toma de corriente de un circuito distinto al que está conectado el receptor.
- Consulte al distribuidor o a un técnico de radio/TV con experiencia para obtener ayuda.
Este dispositivo cumple la parte 15 de las normas de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado. El dispositivo ha sido evaluado para cumplir el requisito general de exposición a RF. El dispositivo puede utilizarse en condiciones de exposición portátil sin restricciones.
Conformidad de la Exposición a Radiofrecuencia: Como medida de protección de la salud, este dispositivo cumple con los límites de exposición del público en general a campos electromagnéticos de acuerdo con la recomendación 1999/519/CE del consejo. Este dispositivo puede situarse en el cuerpo evitando un uso prolongado por más de 5 horas del mismo.
Como reciclar tu dispositivo de forma adecuada: La eliminación de ciertos dispositivos electrónicos está regulada en algunas zonas. Asegúrate de cumplir con las normas y leyes locales.
Información adicional sobre seguridad y conformidad: Para obtener información adicional sobre seguridad, reciclaje y conformidad u otras cuestiones importantes relacionadas con tu dispositivo no dudes en consultarnos mediante cualquiera de los medios de contactos disponibles. Medios de contacto con: Email contact@pingaoculto.com, Llamada/WhatsApp +34 644 098 320.
Garantía Limitada: Todos los artículos oficiales de la marca PingaOculto tienen una garantía mínima de 2 años. Esta garantía podrá verse ampliada o reducida en función del país donde se produzca la venta, como ocurre por ley en España donde se amplía a 3 años tal y como establece el Decreto-ley 7/2021 con respecto a la Garantía en la Venta de Bienes de Consumo. Nos reservamos el derecho a negar la garantía de un producto si de comprueba un uso indebido o negligente por parte del cliente, similar a los reflejados en: https://www.pingaoculto.es/garantias-y-devoluciones/ .Si necesita contactarnos debido a un fallo puede hacerlo mediante email: contact@pingaoculto.com o mediante Llamada/WhatsApp: +34 644 098 320.
