📋 Instrucciones Pinganillo Nano + Micrófono
Índice
- 1 📋 Instrucciones Pinganillo Nano + Micrófono
- 1.1 ¿Qué es un Pinganillo Nano con Micrófono Externo?
- 1.2 ¿Cómo Funciona el Pinganillo Nano con Micrófono Externo?
- 1.3 ¿Es Seguro el Pinganillo Nano con Micrófono Externo?
- 1.4 Características Técnicas
- 1.5 Contenido del Kit
- 1.6 Instrucciones
- 1.6.1 Paso 0 - Producto Original PingaOculto
- 1.6.2 Paso 1 - Piezas del Kit
- 1.6.3 Paso 2 - Unión Collar Inductor
- 1.6.4 Paso 3 - Conexión Pilas 9V
- 1.6.5 Paso 4 - Conexión Móvil/MP3
- 1.6.6 Paso 5 - Prueba de Funcionamiento
- 1.6.7 Paso 6 - Introducción de Pinganillo Nano
- 1.6.8 Paso 7 - Colocación del Kit
- 1.6.9 Paso 8 - Botón Multifunción
- 1.6.10 Paso 9 - Extracción del Pinganillo y Desconexión de Pilas
- 1.7 Problemas Frecuentes
- 1.8 Seguridad y Conformidad
¿Qué es un Pinganillo Nano con Micrófono Externo?

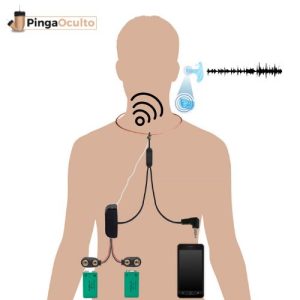

¿Cómo Funciona el Pinganillo Nano con Micrófono Externo?


¿Es Seguro el Pinganillo Nano con Micrófono Externo?
Características Técnicas
- Tamaño de solo 3mm
- Requiere de 2 Pilas de 9V no incluidas
- Funcionamiento por Inducción Electromagnética
- Conexión Jack 3.5mm de Auriculares
- Autonomía de 3-4 horas

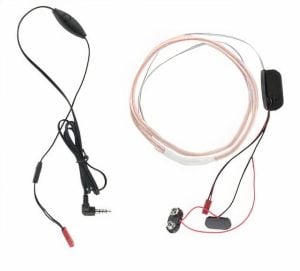

Contenido del Kit


1 – Imán Extractor
2 – Barra Extractora
3 – Pinganillos Nano (2 unidades imantadas)
4 – Conector Jack, Botonera y Micrófono Integrado
5 – Collar Inductor
6 – Adaptador Jack
7 – Micrófono Externo
Instrucciones
Paso 0 - Producto Original PingaOculto


Verifique que es un producto original de PingaOculto comprobando que la marca que aparece en las tarjetas incluidas con el producto es la misma que la de la imagen.
Si tiene dudas sobre si el producto es original, puede contactarnos adjuntando una imagen y lo verificaremos. Contáctenos mediante: WhatsApp +34 644 098 320 o Email.
Paso 1 - Piezas del Kit




Barra Extractora, Imán Extractor y Pinganillos
Los pinganillos (en la imagen indicados por el número 3) son las dos piezas más pequeñas y deben separarse con la uña. Puedes encontrarlos en el Kit en una bolsa. También se incluyen la barra extractora (2 en la imagen) y el imán extractor (1 en la imagen).


Collar Inductor Nano
El collar inductor Nano se divide en dos partes separadas que uniremos en el siguiente paso. Este collar inductor requiere de dos pilas de 9V no incluidas para funcionar. Ejemplo Pila 9V:


Paso 2 - Unión Collar Inductor


Conecte el transmisor y el receptor mediante los conectores rojos. Compruebe que están correctamente orientados como en la imagen según la forma del conector.
Si ya están conectados no es necesario realizar este paso.

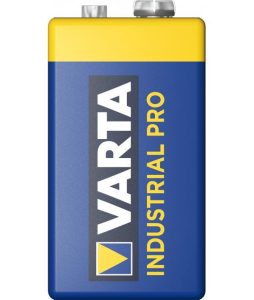

Paso 3 - Conexión Pilas 9V


Conecte una pila de 9V en cada conector. Tenga en cuenta que se debe de conectar cada puerto de la pila con el opuesto del conector para que encaje correctamente. Compruebe que han quedado correctamente fijadas. La autonomía estimada de las pilas es de 3-4 horas en función del volumen y deben desconectarse mientras no use el kit, ya que el collar inductor gasta energía aunque no se use.

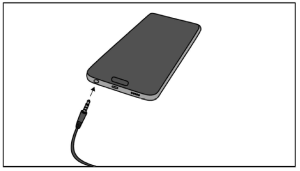

Paso 4 - Conexión Móvil/MP3




Ponga todo el Kit encima de una mesa o superficie plana y conecte el móvil mediante el adaptador incluido de auriculares. Conecte el conector jack del collar inductor en el conector verde y el micrófono en el conector rojo. Retire la funda de su móvil, ya que puede impedir la correcta conexión. Si su móvil necesita un adaptador, verifique que funcione con otros auriculares para descartar un problema del mismo y compruebe que sea original.
Paso 5 - Prueba de Funcionamiento




Coloque juntos el Imán extractor y los dos pinganillos y sitúelos en contacto con el collar inductor como en la imagen. El imán extractor, al estar también hecho de un material piezoeléctrico, reacciona a las ondas inductivas al igual que los pinganillos, vibrando y provocando el sonido y por ello lo usaremos junto con los pinganillos para realizar la prueba.
Reproduzca una canción en su móvil/MP3 y, mientras se reproduce, suba el volumen al máximo desde su móvil. Acerque el oído al imán extractor y a los pinganillos que se encuentran en contacto con el collar inductor y compruebe si se escucha y/o vibra.
Si vibran y/o se escucha el kit está funcionando correctamente.

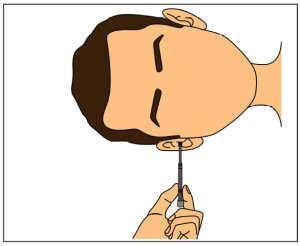

Paso 6 - Introducción de Pinganillo Nano






Introduzca primero un pinganillo (solo uno de los dos que aparecen en la imagen indicados por un 3) en el oído izquierdo (oímos mejor por el oído izquierdo que por el derecho) mediante el siguiente procedimiento:
- Gire la cabeza 90º para que el oído izquierdo donde vamos a introducir el pinganillo quede orientado hacia arriba.
- A continuación, deje caer el pinganillo en el interior de su oído (nunca debe de intentar introducir el pinganillo con un bastoncillo o similar, ya que no quedara correctamente introducido).

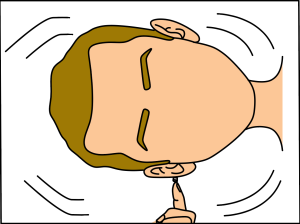

- Manteniendo la misma posición con la cabeza girada, agite la cabeza y realice movimientos circulares hasta que note la sensación de una gota de agua cayendo en el oído y/o el oído taponado.

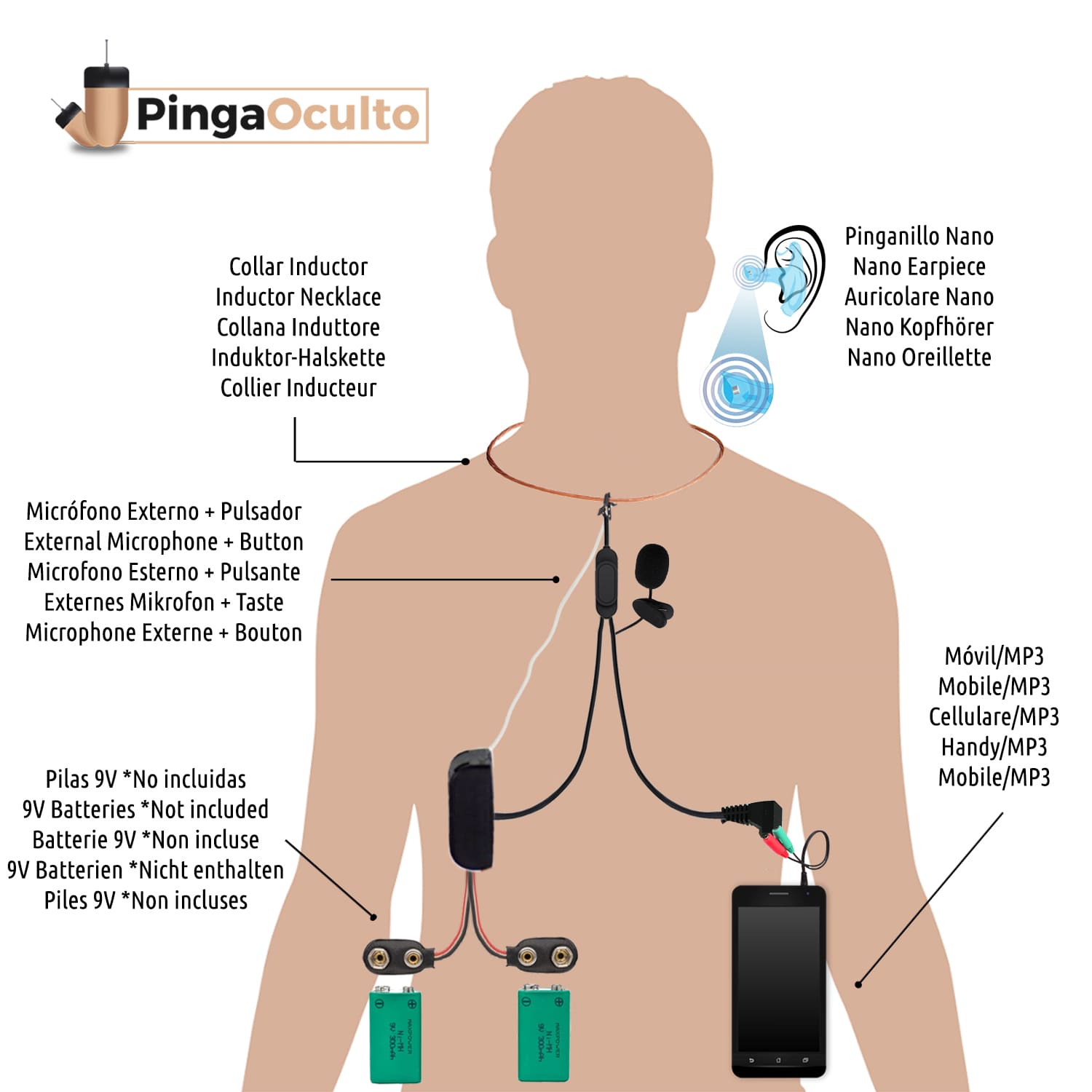

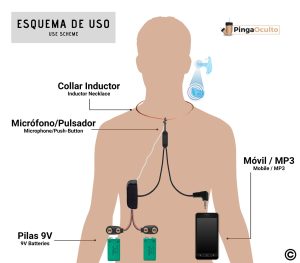

Paso 7 - Colocación del Kit


Cuando el pinganillo haya quedado correctamente introducido en el oído izquierdo, coloque el Kit tal y como aparece en la imagen, recordando que el collar inductor siempre debe de estar en el cuello bajo la ropa. Las pilas y el móvil puede sujetarlos en los bolsillos o pantalón.
Reproduce la canción, grabación o llamada telefónica subiendo al máximo el volumen en tu móvil para comprobar si es suficiente con el volumen que proporciona un pinganillo (suficiente en la mayoría de casos si hemos introducido correctamente el pinganillo, si el volumen es máximo, las pilas tienen suficiente carga y el collar inductor está en el cuello).
Si oye muy bajo, introduzca también el otro pinganillo en el oído derecho.
(Se recomienda un solo pinganillo en el oído izquierdo, ya que al intentar introducir uno en cada oído se descolocara el primero al introducir el segundo). (Es MUY probable que si no oímos bien con un pinganillo en el oído izquierdo sea porque no hemos introducido correctamente el pinganillo, el volumen no es el máximo en el móvil, las pilas no tienen suficiente carga o el collar inductor no está en el cuello).
El collar inductor Nano siempre debe de estar en el cuello, ya que es el encargado de emitir ondas inductivas de corto alcance al pinganillo provocando el sonido. El collar inductor al estar fabricado en cobre es moldeable y puede ajustarlo a la forma de su cuello. Para mayor seguridad se recomienda fijarlo con esparadrapo de tela o plástico a su piel para que no se mueva durante su uso. Para un uso repetido puede incluso coserlo a sudaderas o chaquetas. Recuerde que el Collar Inductor no es lavable y el agua provocara que deje de funcionar.

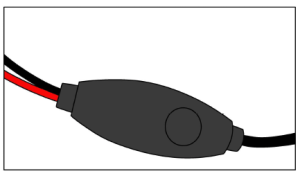

Paso 8 - Botón Multifunción

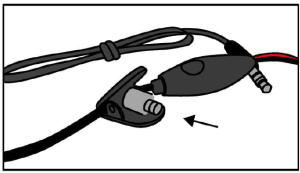

Puede usar este Kit mediante llamada telefónica o con grabaciones. El micrófono integrado se encuentra detrás del pulsador. El pulsador no es necesario si se realizan las funciones directamente desde el móvil. El pulsador no funcionará si se utiliza el adaptador rojo/verde y puede no ser compatible con algunos móviles, especialmente si usa un adaptador para poder conectarlo al móvil:
- 1 Clic: Responder/Colgar llamada o Pausar/Reproducir grabaciones.
- 2 Clics: Siguiente grabación. (Puede no funcionar en algunos móviles)
- 3 Clics. Anterior grabación. (Puede no funcionar en algunos móviles)
Paso 9 - Extracción del Pinganillo y Desconexión de Pilas








Extraiga el pinganillo acercando la barra extractora (indicada en la imagen con un 2) con el imán extractor (indicado con un 1) en su base al oído como puede ver en la primera imagen.
Otro método de extracción MUY efectivo es sujetar con un dedo el imán extractor en el interior del oído y agitar la cabeza mientras la mantiene girada como en la segunda imagen. Puede costar extraerlo las primeras veces, pero tras varios intentos lo logrará.
También es posible que el pinganillo ya se haya extraído y haya caído al suelo, compruebe si sigue dentro de su oído conectando el Kit y comprobando si escucha al reproducir una canción al máximo volumen.
Se recomienda limpiar con agua o alcohol etílico el pinganillo, el imán extractor y la barra extractora antes y después de cada uso para una mejor higiene.
Por último, recuerde desconectar las pilas cuando termine de usar el dispositivo para evitar que se descarguen. Nunca tire de los cables, haga palanca entre la pila y el conector.
Puede consultar el VideoTutorial junto con las instrucciones para comprender mejor el funcionamiento del pinganillo:
Problemas Frecuentes
Los pinganillos pueden resultar productos complejos a la hora de ponerlos en funcionamiento. Revisa a continuación los problemas frecuentes del pinganillo nano micrófono y su solución.
1 - No funciona
Los pinganillos nano funcionan debido al material del que están hechos, un material piezoeléctrico, y no debido a ningún sistema electrónico interno en los pinganillos. Por este motivo es imposible que los pinganillos nano no funcionen y el problema será el collar inductor, las pilas o el móvil. Siga los pasos y pruebas indicados en la siguiente sección.
2 - No oigo nada o muy bajo




Barra Extractora, Imán Extractor y Pinganillos
Compruebe que haya separado los pinganillos (indicados en la imagen con el número 3), que son las dos piezas más pequeñas. Puedes encontrarlos en una bolsa de accesorios en el kit.


Verifique que ha conectado correctamente el transmisor y el receptor mediante los conectores rojos. Compruebe que están correctamente orientados según la forma del conector. Si ya están conectados no es necesario volver a conectarlos.


Compruebe que hayan quedado correctamente fijadas las pilas de 9V en cada conector y que las pilas tengan carga. Tenga en cuenta que se debe de conectar cada puerto de la pila con el opuesto del conector para que encaje correctamente. (Si las pilas se han dejado conectadas durante mucho tiempo estarán descargadas, aunque no se haya usado la unidad se gastan).




Ponga todo el Kit encima de una mesa o superficie plana y conecte el móvil mediante el adaptador incluido de auriculares. Conecte el conector jack del collar inductor en el conector verde y el micrófono en el conector rojo. Retire la funda de su móvil, ya que puede impedir la correcta conexión. Si su móvil necesita un adaptador, verifique que funcione con otros auriculares para descartar un problema del mismo y compruebe que sea original.




Coloque juntos el Imán extractor y los dos pinganillos y colóquelos en contacto con el collar inductor como en la imagen. El imán extractor, al estar también hecho de un material piezoeléctrico, reacciona a las ondas inductivas al igual que los pinganillos, vibrando y provocando el sonido y por ello lo usaremos junto con los pinganillos para realizar la prueba.
Reproduzca una canción en su móvil/MP3 y, mientras se reproduce, suba el volumen al máximo desde su móvil. Acerque el oído al imán extractor y a los pinganillos que se encuentran en contacto con el collar inductor y compruebe si se escucha y/o vibra.
Si vibran y/o se escucha el kit está funcionando correctamente.
Si en el anterior paso al realizar la prueba ha notado como el imán extractor junto a los pinganillos vibran o suenan, el kit está funcionando correctamente y el problema es:
- Las pilas tienen poca carga o se han descargado por dejarlas conectadas mientras no se usaban.
- El collar inductor no estaba en el cuello mientras se probaba con el pinganillo en el oído.
- El volumen en su móvil no era máximo.
- El pinganillo no ha quedado correctamente introducido. (La opción MÁS probable). Siga de nuevo los pasos de introducción del pinganillo:






Introduzca primero un pinganillo (solo uno de los dos que aparecen en la imagen indicados por un 3) en el oído izquierdo (oímos mejor por el oído izquierdo que por el derecho) mediante el siguiente procedimiento:
- Gire la cabeza 90º para que el oído izquierdo donde vamos a introducir el pinganillo quede orientado hacia arriba.
- A continuación, deje caer el pinganillo en el interior de su oído (nunca debe de intentar introducir el pinganillo con un bastoncillo o similar, ya que no quedara correctamente introducido).
- Manteniendo la misma posición con la cabeza girada, agite la cabeza y realice movimientos circulares hasta que note la sensación de una gota de agua cayendo en el oído y/o el oído taponado.


Cuando el pinganillo haya quedado correctamente introducido en el oído izquierdo, coloque el Kit tal y como aparece en la imagen, recordando que el collar inductor siempre debe de estar en el cuello bajo la ropa. Las pilas y el móvil puede sujetarlos en los bolsillos o pantalón.
Reproduce la canción, grabación o llamada telefónica subiendo al máximo el volumen en tu móvil para comprobar si es suficiente con el volumen que proporciona un pinganillo (suficiente en la mayoría de casos si hemos introducido correctamente el pinganillo, si el volumen es máximo, las pilas tienen suficiente carga y el collar inductor está en el cuello).
Si oye muy bajo, introduzca también el otro pinganillo en el oído derecho.
(Se recomienda un solo pinganillo en el oído izquierdo, ya que al intentar introducir uno en cada oído se descolocara el primero al introducir el segundo). (Es MUY probable que si no oímos bien con un pinganillo en el oído izquierdo sea porque no hemos introducido correctamente el pinganillo, el volumen no es el máximo en el móvil, las pilas no tienen suficiente carga o el collar inductor no está en el cuello).
El collar inductor Nano siempre debe de estar en el cuello, ya que es el encargado de emitir ondas inductivas de corto alcance al pinganillo provocando el sonido. El collar inductor al estar fabricado en cobre es moldeable y puede ajustarlo a la forma de su cuello. Para mayor seguridad se recomienda fijarlo con esparadrapo de tela o plástico a su piel para que no se mueva durante su uso. Para un uso repetido puede incluso coserlo a sudaderas o chaquetas. Recuerde que el Collar Inductor no es lavable y el agua provocara que deje de funcionar.
3 - Solo oigo por un oído / pinganillo




Si un pinganillo funciona, el otro también funciona. Esto se debe a que los pinganillos funcionan debido al material del que están hechos, un material piezoeléctrico, y no debido a ningún sistema electrónico interno en los pinganillos. El material reacciona a las ondas inductivas del collar inductor vibrando y provocando sonido.
Lo más probable es que el pinganillo no haya quedado correctamente introducido en el oído, o que oigamos más por uno que por otro (normalmente oímos más por el oído izquierdo que por el derecho).
Si el volumen obtenido por el pinganillo en un oído es suficiente, se recomienda usarlo con un solo pinganillo y guardar el otro de repuesto.
4 - El botón no funciona o no funciona como debería




Puede usar este Kit mediante llamada telefónica o con grabaciones. El micrófono integrado se encuentra detrás del pulsador.
- 1 Clic: Responder/Colgar llamada o Pausar/Reproducir grabaciones.
- 2 Clics: Siguiente grabación. (Puede no funcionar en algunos móviles)
- 3 Clics. Anterior grabación. (Puede no funcionar en algunos móviles)
5 - El micrófono externo no funciona


Recuerde que el micrófono externo debe conectarse en el conector rojo con el icono de un micrófono y el collar inductor en el verde con el icono de un auricular.
El micrófono externo puede no funcionar en móviles con un adaptador no original, como por ejemplo suele ocurrir en iPhone. Se recomienda adquirir un adaptador original o usar otro móvil.
6 - No puedo extraer el pinganillo






Es posible que tenga que intentarlo varias veces hasta lograr su extracción
Extraiga el pinganillo acercando la barra extractora (indicada en la imagen con un 2) con el imán extractor (indicado con un 1) en su base al oído como puede ver en la imagen.
Otro método de extracción MUY efectivo es sujetar con un dedo el imán extractor en el interior del oído y agitar la cabeza mientras la mantiene girada como en la segunda imagen. Puede costar extraerlo las primeras veces, pero tras varios intentos lo logrará.
También es posible que el pinganillo ya se haya extraído y haya caído al suelo, compruebe si sigue dentro de su oído conectando el Kit y comprobando si escucha al reproducir una canción al máximo volumen.
⚠ Si no logra extraerlo contáctenos para ayudarle: WhatsApp +34 644 098 320 o Email.
7 - El Collar Inductor ha dejado de funcionar


Los pinganillos funcionan debido al material del que están hechos, un material piezoeléctrico, y no debido a ningún sistema electrónico interno en los pinganillos. Por este motivo es imposible que los pinganillos nano no funcionen y el problema será el collar inductor, las pilas o el móvil.
Lo más probable es que hayan quedado las pilas conectadas y se hagan agotado las pilas. Recuerde desconectar las pilas cuando termine de usar el dispositivo para evitar que se descarguen. Nunca debe de tirar de los cables para desconectarlo, haga palanca.
Si las pilas tienen carga siga los pasos indicados en la sección 2 -No oigo nada o muy bajo.
Puede consultar el VideoTutorial junto con las instrucciones para comprender mejor el funcionamiento del pinganillo:
Seguridad y Conformidad
A continuación se indica información importante del producto en relación con la seguridad y conformidad que garantizan un uso del producto de forma adecuada y segura:
⚠ ADVERTENCIA: No utilice ni guarde el producto cerca de otros equipos electrónicos porque el campo magnético de equipos eléctricos adyacentes dañará seriamente o podrá interferir con el producto. Tampoco utilice este producto si tiene problemas de audición que pueden verse afectados, si usa audífonos o si está utilizando un marcapasos o cualquier dispositivo médico electrónico.


® PingaOculto. Todos los derechos reservados.
Especificaciones del producto:
Nombre de modelo: Nano + Micrófono
Número de modelo: N-02
Identificador del producto: B08J8D77BP
Clasificación Eléctrica: 2 x 9V, 300-1000 mAh (Requiere 2 Pilas de 9V no incluidas)
Temperatura de funcionamiento: 0 a 35ºC
Uso del Producto: No expongas tu dispositivo o adaptador a líquidos. Si tu dispositivo o adaptador se mojan, desenchufa con cuidado todos los cables sin mojarte las manos y espera a que el dispositivo y el adaptador se sequen completamente antes de volver a enchufarlos. No intentes secar tu dispositivo o adaptador con una fuente externa de calor, como un horno microondas o un secador. Si el dispositivo o el adaptador están dañados, deja de utilizarlos de inmediato. Utiliza solamente los accesorios suministrados para proporcionar alimentación a tu dispositivo. Para evitar el riesgo de descarga eléctrica, no toques el dispositivo ni los cables conectados al mismo durante una tormenta. Los cables y/o adaptadores solo se han diseñado para su uso en interiores.
Aviso legal: PingOc Now S.L. no se hace responsable del uso fraudulento o erróneo del producto debido a la falta de comprensión o lectura de la información de las instrucciones y precauciones. Este producto no es un juguete y no debe utilizarse de forma contraria a leyes aplicables vigentes. Si tienes alguna duda puedes contactar con nosotros antes de su utilizar el producto.
Para clientes de la UE: Por la presente, PingaOculto, declara que el tipo de equipo radioeléctrico es conforme con la Directiva 2014/53/UE.
Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para utilizar el equipo. Este equipo ha sido probado y cumple los límites establecidos para los dispositivos digitales de Clase B, de conformidad con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial.
Conformidad FCC: Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no se garantiza que no se produzcan interferencias en una instalación concreta. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:
- Reoriente o cambie de lugar la antena receptora.
- Aumente la separación entre el equipo y el receptor.
- Conecte el equipo a una toma de corriente de un circuito distinto al que está conectado el receptor.
- Consulte al distribuidor o a un técnico de radio/TV con experiencia para obtener ayuda.
Este dispositivo cumple la parte 15 de las normas de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado. El dispositivo ha sido evaluado para cumplir el requisito general de exposición a RF. El dispositivo puede utilizarse en condiciones de exposición portátil sin restricciones.
Conformidad de la Exposición a Radiofrecuencia: Como medida de protección de la salud, este dispositivo cumple con los límites de exposición del público en general a campos electromagnéticos de acuerdo con la recomendación 1999/519/CE del consejo. Este dispositivo puede situarse en el cuerpo evitando un uso prolongado por más de 5 horas del mismo.
Como reciclar tu dispositivo de forma adecuada: La eliminación de ciertos dispositivos electrónicos está regulada en algunas zonas. Asegúrate de cumplir con las normas y leyes locales.
Información adicional sobre seguridad y conformidad: Para obtener información adicional sobre seguridad, reciclaje y conformidad u otras cuestiones importantes relacionadas con tu dispositivo no dudes en consultarnos mediante cualquiera de los medios de contactos disponibles. Medios de contacto con: Email contact@pingaoculto.com, Llamada/WhatsApp +34 644 098 320.
Garantía Limitada: Todos los artículos oficiales de la marca PingaOculto tienen una garantía mínima de 2 años. Esta garantía podrá verse ampliada o reducida en función del país donde se produzca la venta, como ocurre por ley en España donde se amplía a 3 años tal y como establece el Decreto-ley 7/2021 con respecto a la Garantía en la Venta de Bienes de Consumo. Nos reservamos el derecho a negar la garantía de un producto si de comprueba un uso indebido o negligente por parte del cliente, similar a los reflejados en: https://www.pingaoculto.es/garantias-y-devoluciones/ .Si necesita contactarnos debido a un fallo puede hacerlo mediante email: contact@pingaoculto.com o mediante Llamada/WhatsApp: +34 644 098 320.
